地上15层剪力墙结构住宅楼结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:15层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:设备用房
  • 参考图纸:28张
  • 设计年代:近代

附件详情

该项目是剪力墙结构住宅项目,地上15层,地下一层设备用房,一、二层为商业网点,三~十五层为住宅,基础采用平板式筏板基础,抗震设防烈度为7度,地下室顶板作为上部结构的嵌固部位。
包括:结构设计总说明,基础平法施工图,剪力墙平法施工图,剪力墙墙柱表,梁平法施工图,板平法施工图,闷顶梁平法施工图,闷顶板平法施工图, 楼梯详图 节点详图 等共计28张图。

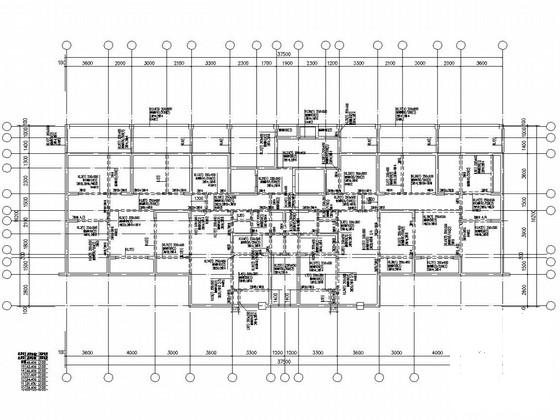

一层梁平法施工图

一层板平法施工图

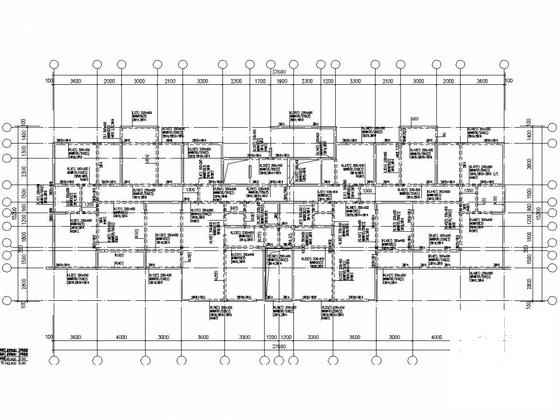

四~十五层梁平法施工图

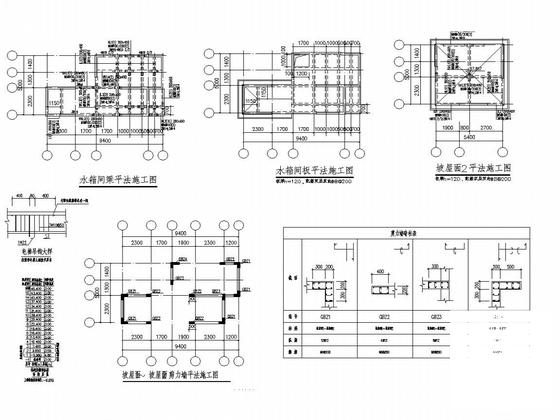

坡屋面结构施工图

四~十五层板平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

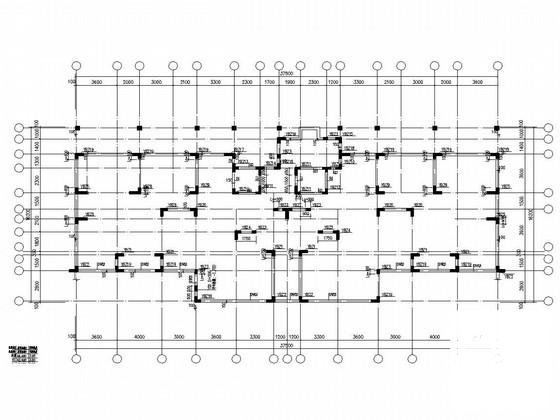

  • 剪力墙结构施工图 - 1
    剪力墙结构施工图 - 1
  • 剪力墙结构施工图 - 2
    剪力墙结构施工图 - 2
  • 剪力墙结构施工图 - 3
    剪力墙结构施工图 - 3
  • 剪力墙结构施工图 - 4
    剪力墙结构施工图 - 4
  • 剪力墙结构施工图 - 5
    剪力墙结构施工图 - 5
  • 剪力墙结构施工图 - 6
    剪力墙结构施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
