2层35KV变电站电气CAD初设图纸
- 地上层数：2层
- 地下层数：1层
- 分享投稿时间：近几年
- 设计阶段：初设
- 地下室用途：其它
- 设计内容： 强电 , 防雷接地
附件详情
- 01 设计说明
- 02 主要 电气设备 材料表
- 03 一次主接线图
- -04 35KV开关柜实际接线图
- -05 10KV 开关柜实际接线图
- -06 电气设备平面布置图（一层）
- -07 电气设备平面布置图（二层）
- -08 电气设备平面布置图（地下一层）
- -09 35kV变电站立面图
- -010 I-I剖面图
- -011 II-II剖面图
附件详情
本变电站为地面二层和地下一层建筑，户外路脊标高±0.00m,室内一层标高1.20m,二层标高6.30m,地下一层标高-1.00m。地面一层设35KV开关柜室、#1，#2变压器室和10KV开关柜室, 二层设控制室和#1、#2电容器室。35KV电缆由埋管引入地下一层后进35KV开关柜, 再由至变压器，变压器低压侧经母线桥至10KV进线柜。10KV出线在地下一层经埋管出站。
设计范围：2台变压器，8台35KV高压柜，30台10KV开关柜，8台电容器柜，直流屏、交流屏、中央信号屏等全套系统图，安装图纸。
以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
-

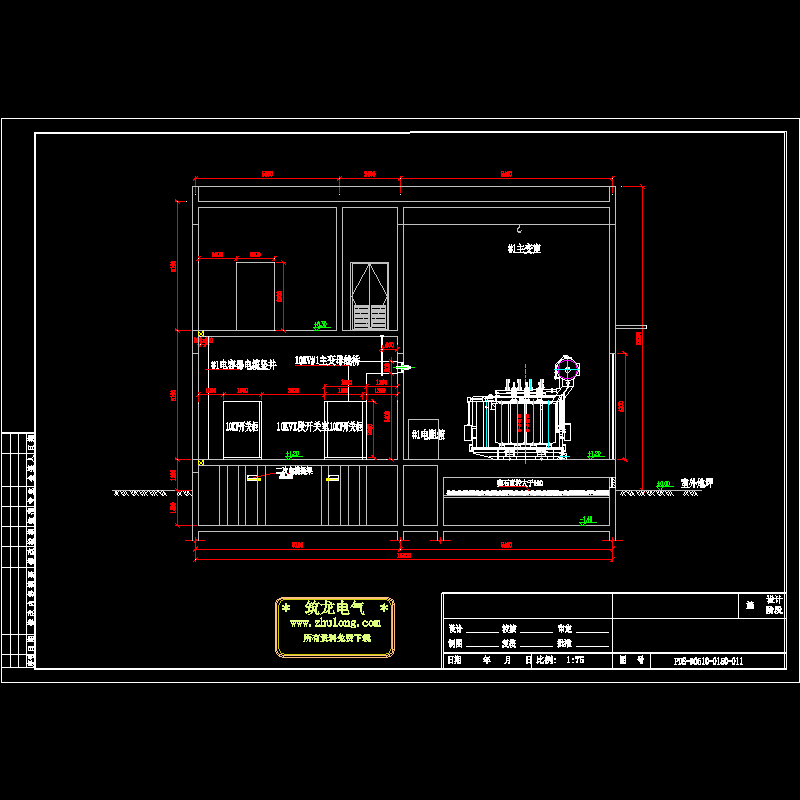

010 i-i剖面图.dwg -
011 ii-ii剖面图.dwg -

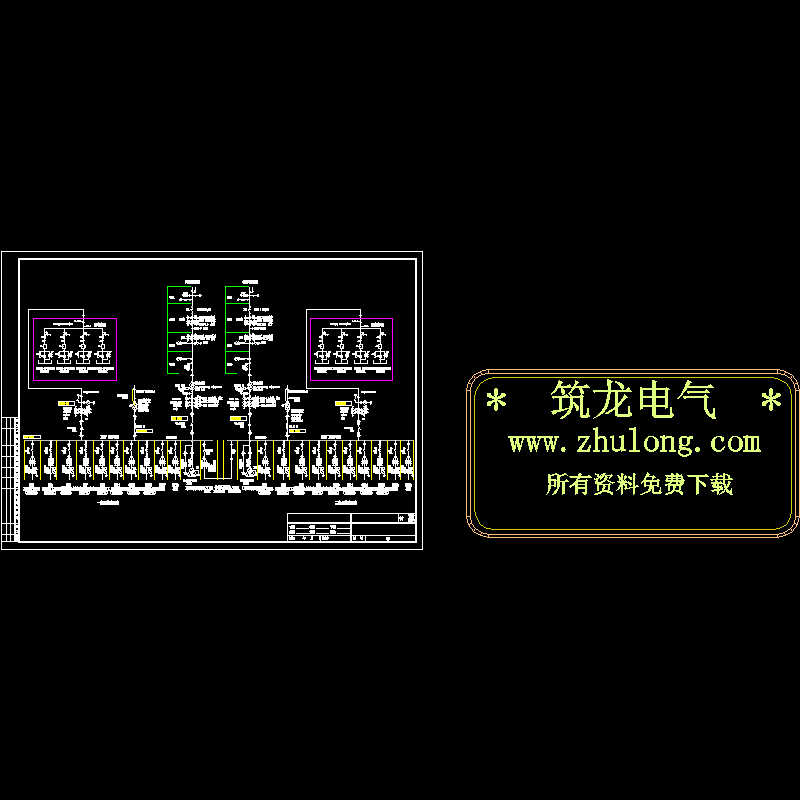

03 一次接线图.dwg -
