8层框架结构综合大楼结构施工图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:8层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 参考图纸:23张

附件详情

该项目为江西某综合大楼,为地上八层,建筑设计结构形式为框架结构,各楼层的结构层面标高一律按建筑完成面标高降低30mm,基础采用泥浆护壁钻孔灌注桩基础。
该资料包含: 结构设计说明 、柱基础 平面布置图 、柱定位图、基础结构布置图、楼板配筋图、结构布置图等共23张。

柱定位图

基础结构布置图

二层结构布置图

屋顶构架梁结构布置图

二层楼板布筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

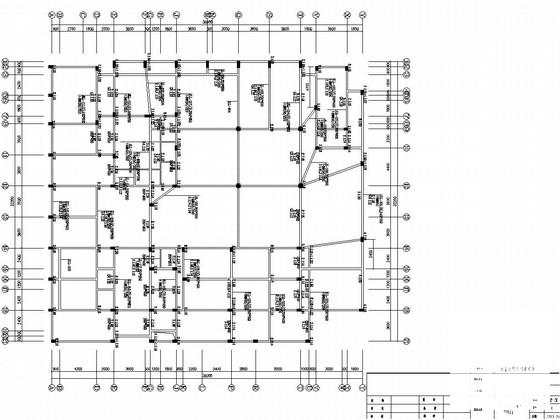

  • 8层框架结构综合大楼结构施工图纸 - 1
    第 1 张图

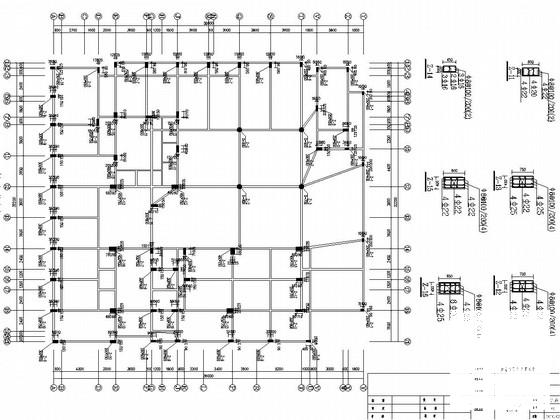

  • 8层框架结构综合大楼结构施工图纸 - 2
    第 2 张图

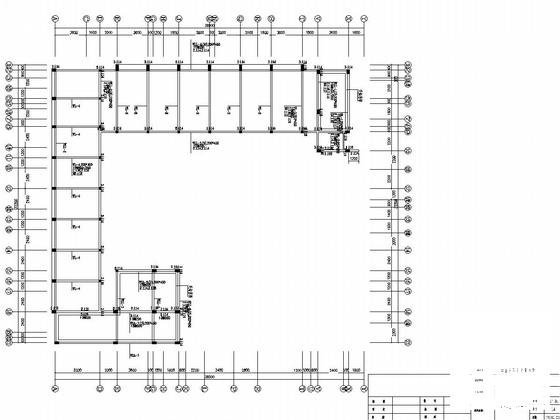

  • 8层框架结构综合大楼结构施工图纸 - 3
    第 3 张图

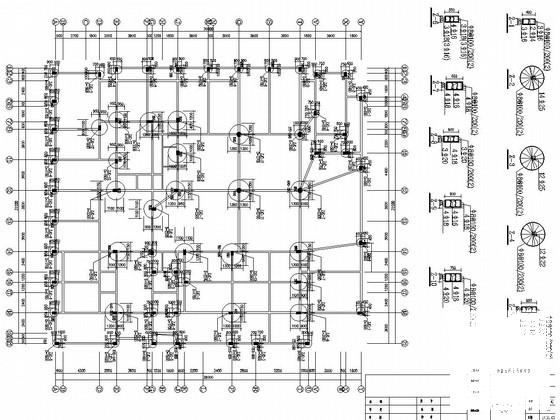

  • 8层框架结构综合大楼结构施工图纸 - 4
    第 4 张图

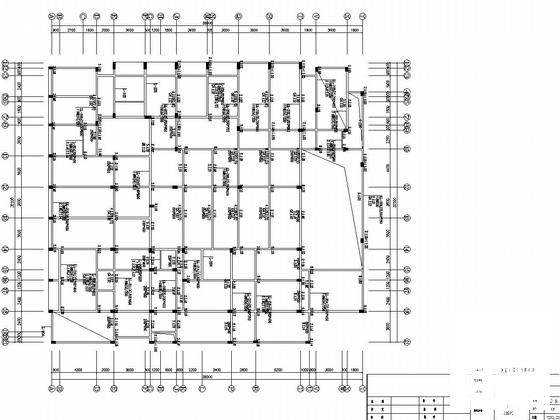

  • 8层框架结构综合大楼结构施工图纸 - 5
    第 5 张图
  • 8层框架结构综合大楼结构施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
