法院审判庭空调通风设计CAD施工图纸

  • 建筑类别:办公建筑,其它建筑
  • 建筑类型:高层建筑
  • 建筑面积:20000平方米
  • 建筑高度:31.35m
  • 地上楼层:8
  • 地下楼层:1
  • 地下室:车库,其它
  • 设计阶段:施工图设计
  • 设计内容:空调,通风,机房,防火排烟
  • 设计说明:有,设计参数,保温防腐,施工安装要求
  • 空调系统:低温送风
  • 冷热源:风冷热泵
  • 参考图纸:20张以下
  • 设计年代:近代

附件详情

  • 资料目录、图例
  • 设计与施工说明
  • 空调水流程图
  • 空调机房剖面图
  • 地下室通风平面图
  • 风平面图
  • 水平面图

附件详情

此稿件为四川某地人民法院审判法庭空调通风设计施工图;建筑地上8层,高31.35m,地上面积11660.8m2 ,地下1层,高5.3m,地下面积7288.3m2。地下室为车库及设备用房,地上一层设中法庭,二层设大审判法庭,其他则为办公及辅助用房。
设计范围:1.1~2层中法庭、大审判法庭中央空调系统设计。
2.地下室车库、设备用房的通风排烟设计。
3.地上不满足自然排烟的房间、内走道的机械排烟设计。
4.地上卫生间、纸质档案库等未设置外窗的房间的机械通风设计。

编制于2012年,图纸共14张。

空调水流程图

空调机房剖面图

通风平面图

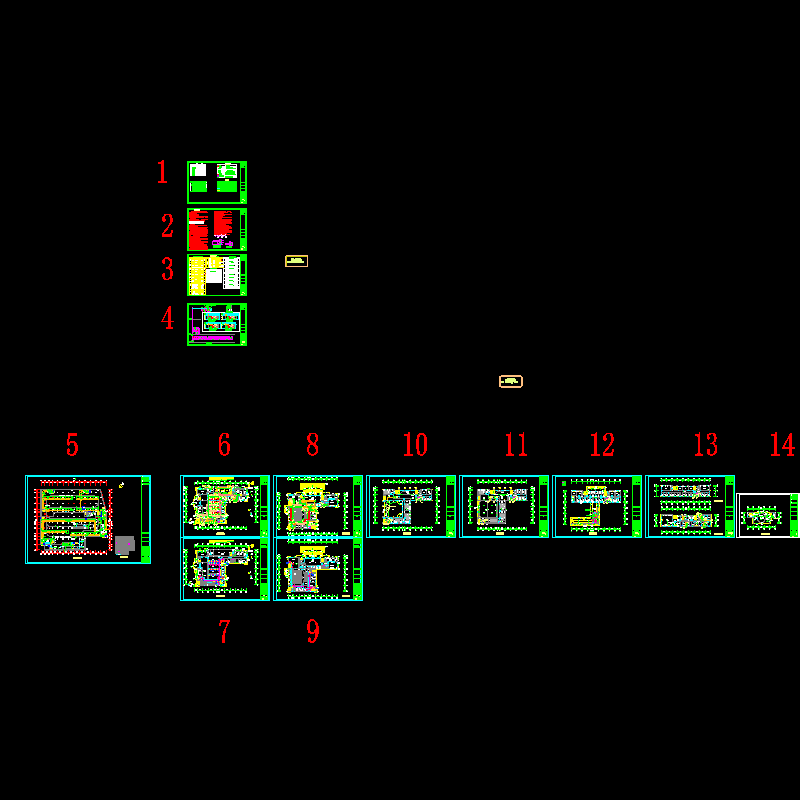

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 法院审判庭空调通风设计CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
