18层住宅楼电气施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 地上层数:18层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

  • 一、竖向配电干线系统图
  • 二、配电箱系统图
  • 三、有线电视系统图
  • 四、电话网络系统图
  • 五、可视对讲系统图
  • 六、照明平面图
  • 七、电气平面图
  • 八、弱电平面图

附件详情

本稿件是某十八层住宅楼电气施工图纸,电气设计包含住宅配电系统、有线电视系统、电话宽带、楼宇对讲、远程抄表、灯具布置、插座动力系统。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

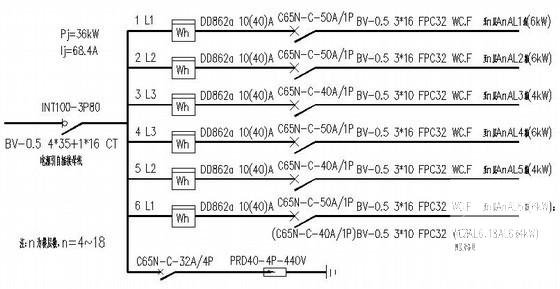

  • 住宅电气施工图纸 - 1
    住宅电气施工图纸 - 1

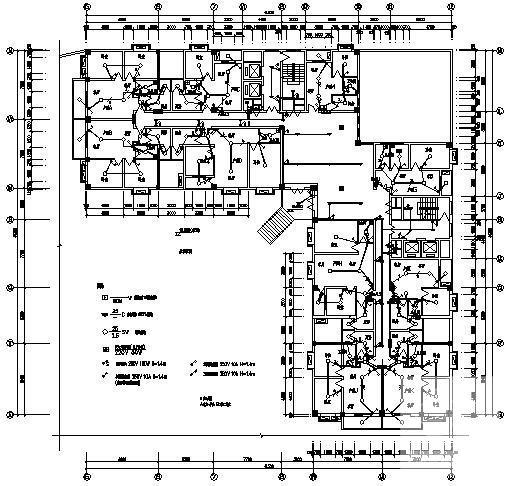

  • 住宅电气施工图纸 - 2
    住宅电气施工图纸 - 2

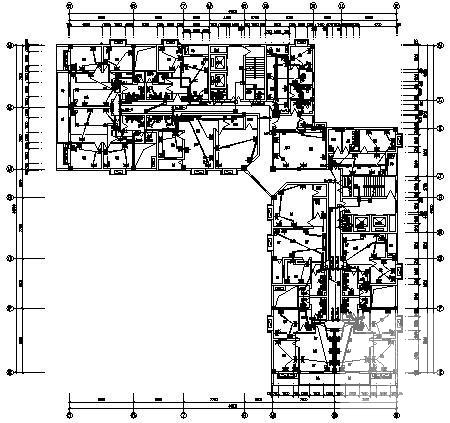

  • 住宅电气施工图纸 - 3
    住宅电气施工图纸 - 3

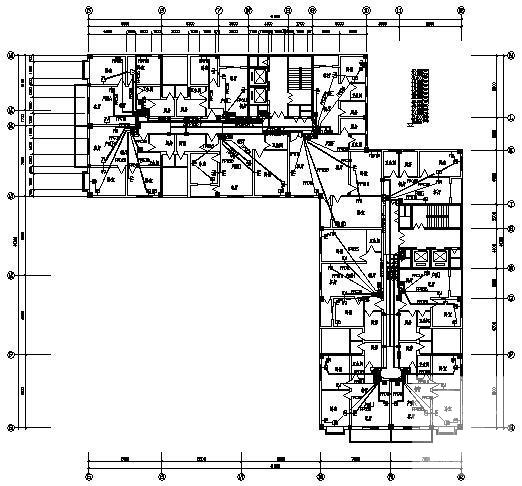

  • 住宅电气施工图纸 - 4
    住宅电气施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
