6层异形柱剪力墙结构住宅楼施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 参考图纸:13张

附件详情

该附件为某小区住宅楼,一共为六层,建筑设计结构形式为剪力墙结构,其中柱为异形柱,基础采用桩基。

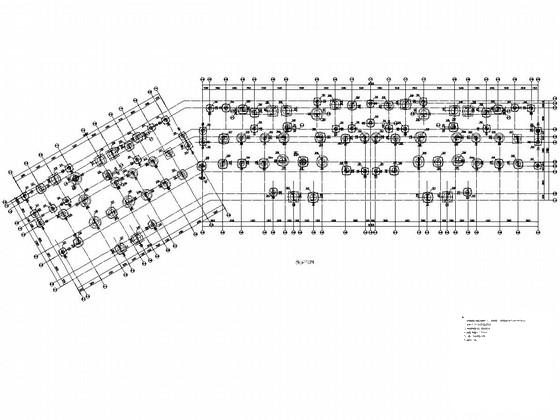

该资料包含:桩定位图、承台及基础梁图、墙柱定位图、剪力墙暗柱表、结构平面图、梁平法施工图、楼梯结构图、大样详图等共13张图。

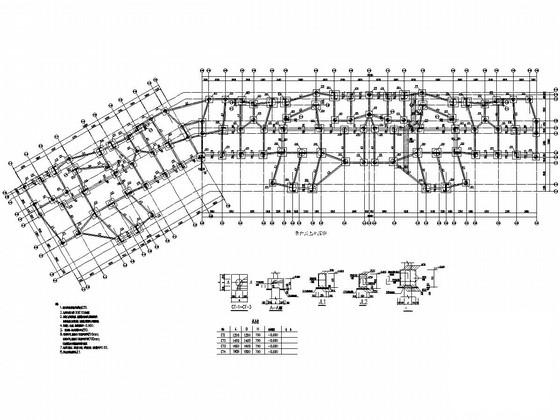

承台及基础梁图

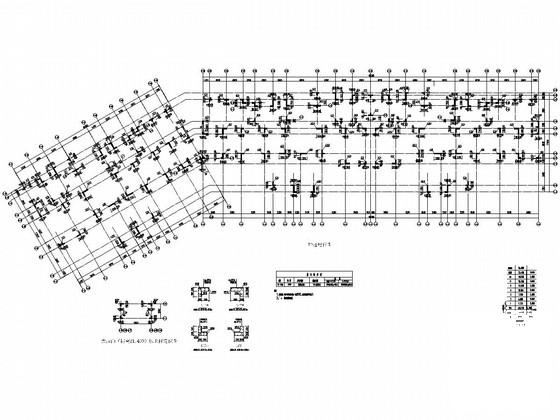

墙柱定位图

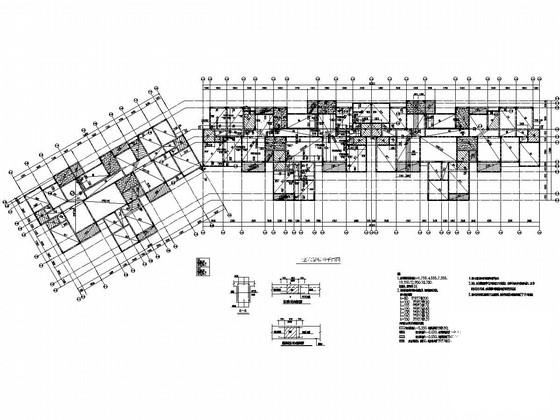

一至六层结构平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 异形柱剪力墙结构 - 1
    异形柱剪力墙结构 - 1
  • 异形柱剪力墙结构 - 2
    异形柱剪力墙结构 - 2
  • 异形柱剪力墙结构 - 3
    异形柱剪力墙结构 - 3
  • 异形柱剪力墙结构 - 4
    异形柱剪力墙结构 - 4
以上是部分截图,请下载附件后查看完整高清内容
