4万平25层剪力墙结构施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:25层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.30kN/平方米
  • 地下室功能:车库
  • 参考图纸:34张
  • 设计年代:近代

附件详情

该项目是山西某花园住宅楼1#楼项目,地上25层,剪力墙结构,地下一层车库,总面积39291.88平方米,建筑高度:76.10米,基础设计等级为乙级,基础采用梁板式筏形基础,7度设防。
该资料包含: 结构设计说明 ,基础图,剪力墙平面图,剪力墙边缘构件大样图表,梁板图,楼梯图等共计34张图。
分享投稿时间:近几年10月。

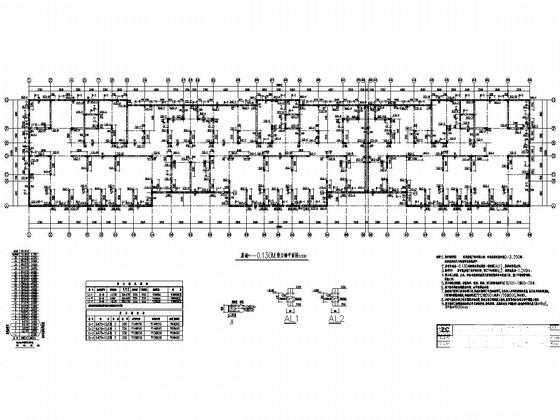

基础~-0.130M剪力墙平面图

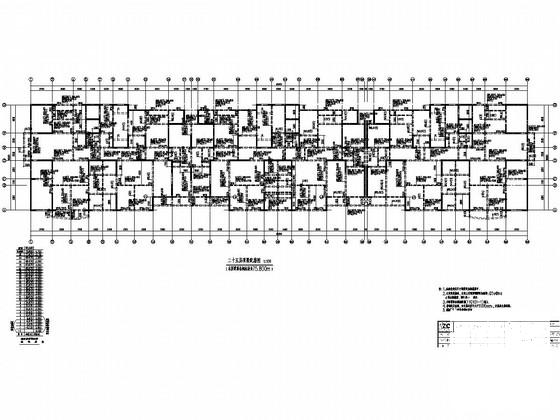

二十五层顶梁配筋图

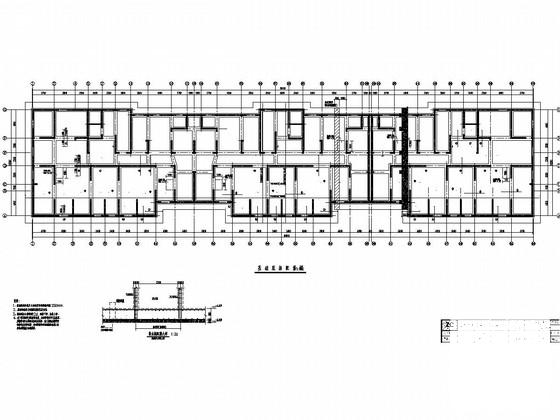

二十五层顶板配筋图

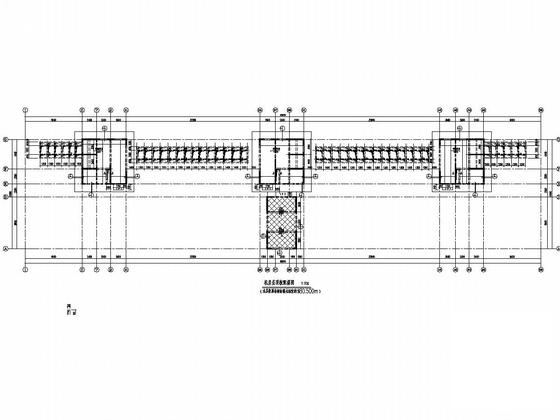

机房层顶板配筋图

二十五层顶板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 平层大样图 - 1
    平层大样图 - 1
  • 平层大样图 - 2
    平层大样图 - 2
  • 平层大样图 - 3
    平层大样图 - 3
  • 平层大样图 - 4
    平层大样图 - 4
  • 平层大样图 - 5
    平层大样图 - 5
  • 平层大样图 - 6
    平层大样图 - 6
以上是部分截图,请下载附件后查看完整高清内容
