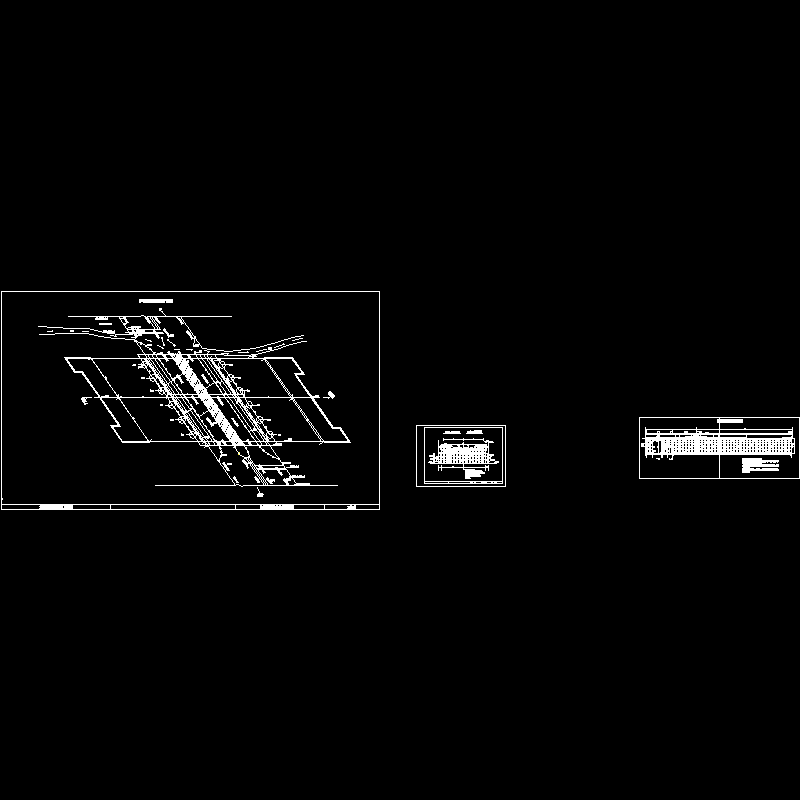

至高速公路至段跨线桥现浇箱梁支架布置示意CAD图纸

附件详情

1、图中除支架间距均以cm计，其余尺寸均以m计；
2、该断面为预留行车道与人行通道1/2剖面图，行车通道两侧支架间距为30cm×30cm三排，
其余各处支架间距均为60×90cm，行人通道支架横向从翼板边缘到悬出2.0m支架间距100cm；
3、斜撑按45°布置，纵向间距3.6m，横向间距4.2m，交点处与竖向支架连接，不得以横向拉杆连接；
4、行车道进口洞门用I字钢制作而成，限高5.0m，限宽4.5m,并贴用反光标志；
5、行人通道与行车通道支架间距相同，人行道宽度2.0m，限高3.0m；
6、通道上方25号I字钢横向间距60cm,5×10方木间距20cm,腹板底5×10方木间距10cm；
7、横向联杆步距120cm；
