7层框架住宅楼建筑结构施工图纸(25张)

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 结构安全等级:一级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.7kN/平方米
  • 参考图纸:25张
  • 设计年代:近代

附件详情

该资料包含:建筑平面图,立面图,剖面图, 节点详图 等; 结构设计说明 ,基础图,钢筋混凝土结构平面整体表示法梁构造通用图说明,梁配筋图,板配筋图, 楼梯详图
共25张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

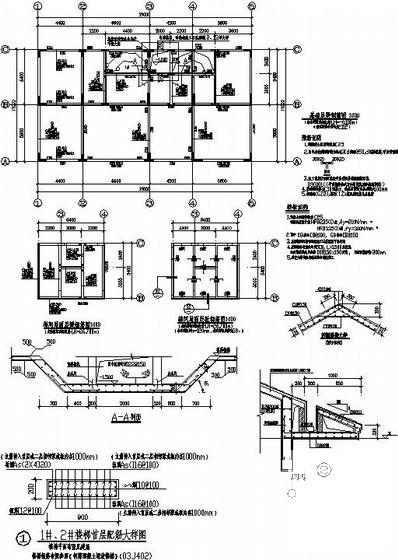

  • 住宅建筑结构图纸 - 1
    住宅建筑结构图纸 - 1

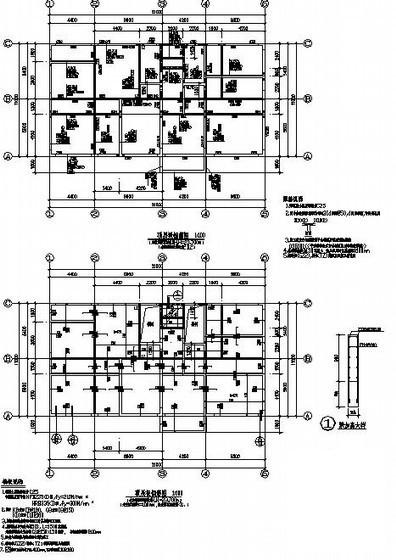

  • 住宅建筑结构图纸 - 2
    住宅建筑结构图纸 - 2

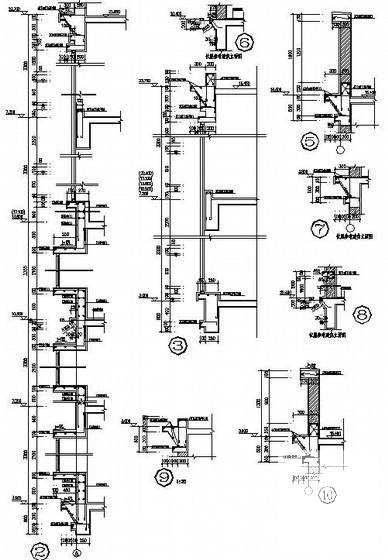

  • 住宅建筑结构图纸 - 3
    住宅建筑结构图纸 - 3

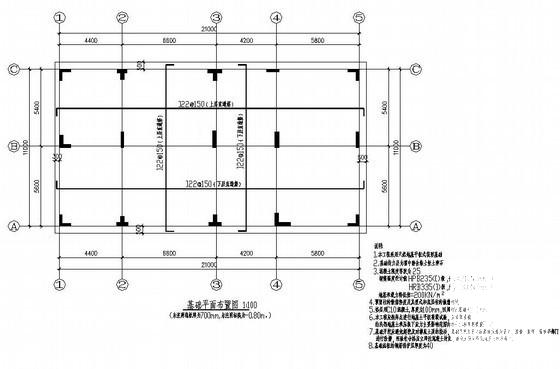

  • 住宅建筑结构图纸 - 4
    住宅建筑结构图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
