双线有砟轨道隧道洞门边仰坡防护措施节点CAD详图纸设计

附件详情

设计原则
1、计算方法及采用依据
本图洞门类型与尺寸系根据地形、地质条件,按照《隧规》要求进行结构强度与稳定性计算,并结合工程类比和施工条件等因素综合分析确定。另外,斜切式洞门考虑了缓解高速列车进入隧道的空气动力学效应的作用。
(1)墙式洞门端墙均视为挡土墙进行设计,端墙和挡墙采用沿竖向或水平向取窄条的方法计算,作用于墙背的主动土压力按库仑理论计算,土压力方向水平,不计墙前被动土压力,洞门结构的土压力计算按《隧规》规定以及《铁路工程设计技术手册●隧道》相关公式办理;并结合工程类比确定端墙的厚度,同时还应满足最小结构厚度值,设计中考虑了端墙与挡墙的共同作用。
斜切式洞门按明洞衬砌结构进行设计,用荷载-结构模型进行结构分析,并按《隧规》要求以破损阶段理论为基础进行结构计算,结合工程类比与施工条件等因素,综合分析确定。


以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

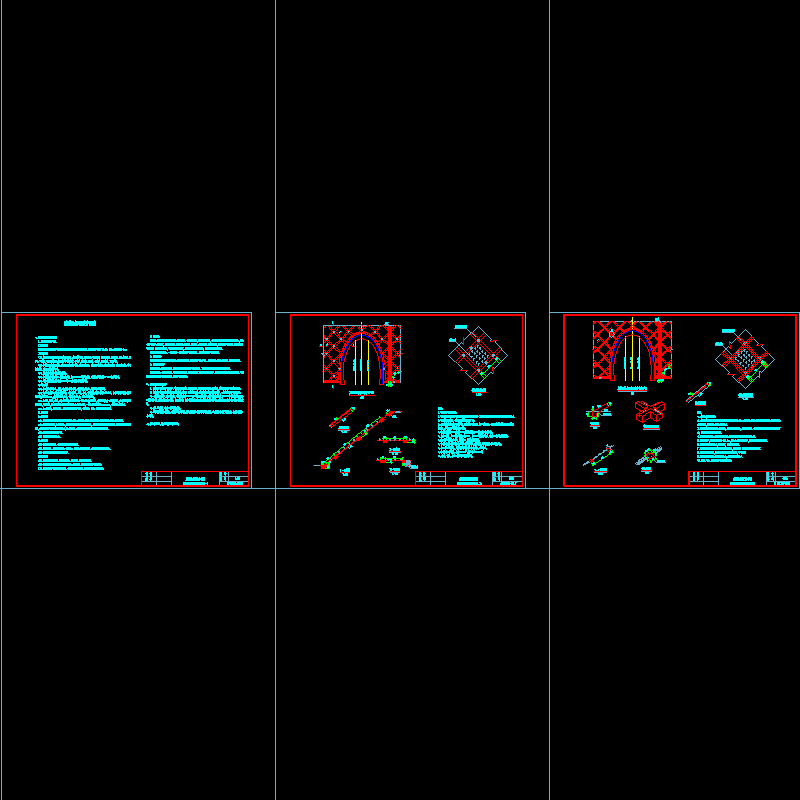

  • 双线有砟轨道隧道洞门边仰坡防护措施节点CAD详图纸设计 - 1
