22层框支剪力墙结构住宅楼结构施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:22层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.5kN/平方米
  • 雪压:0.5kN/平方米
  • 参考图纸:64张
  • 设计年代:近代

附件详情

二十二层框支剪力墙结构住宅楼结构施工图:该项目主体地上二十二层,标准层层高2.9m,主体总高度71.600m;框支剪力墙结构。 预应力混凝土管桩基础
主要图纸为: 结构设计说明 、基础梁图、基础梁配筋图、各层梁配筋图、各层板配筋图、楼梯大样图、基础平面图、承台表、1-3层墙柱定位图、1-3层墙柱配筋图、顶层墙柱定位图、高层墙柱配筋图、屋顶层墙柱配筋图、转换层梁板平面布置图、转换层梁定位、吊筋及塔楼剪力墙布置图、5-6层梁板平面布置图、7-22梁板平面布置图、飘窗及空调板 平面布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

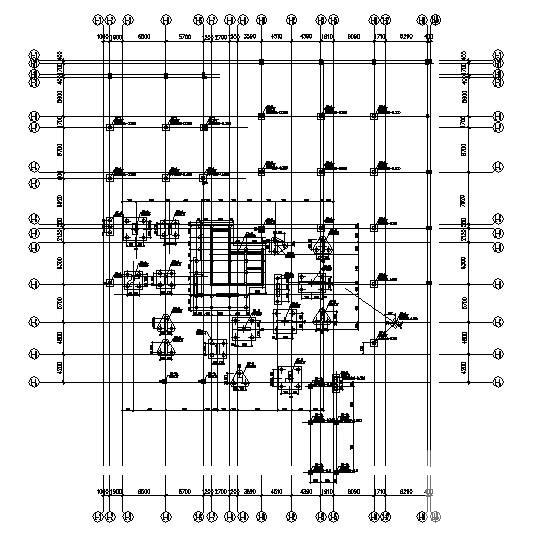

  • 框支剪力墙结构 - 1
    框支剪力墙结构 - 1

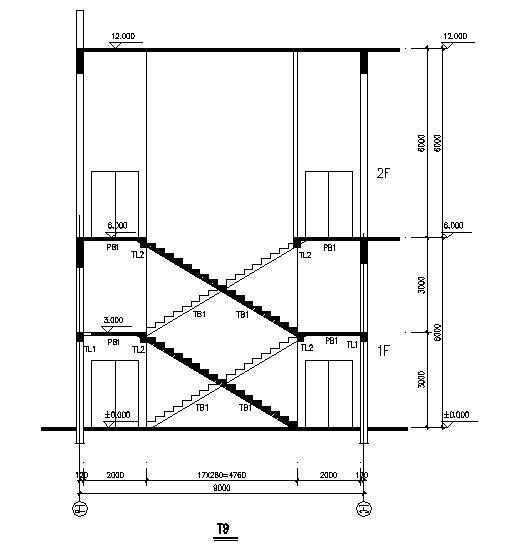

  • 框支剪力墙结构 - 2
    框支剪力墙结构 - 2

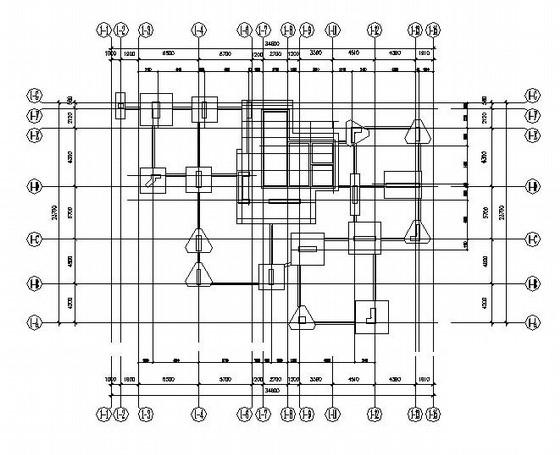

  • 框支剪力墙结构 - 3
    框支剪力墙结构 - 3

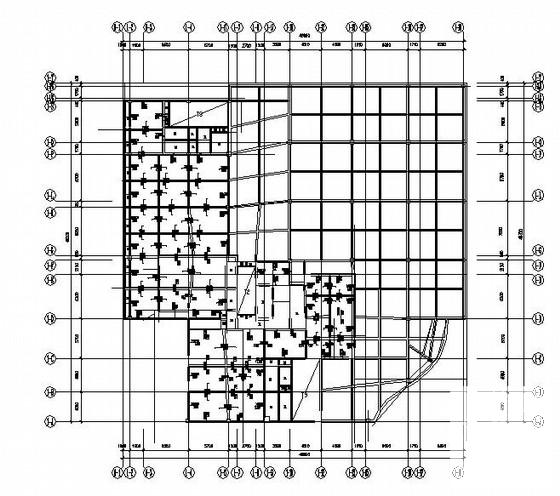

  • 框支剪力墙结构 - 4
    框支剪力墙结构 - 4
以上是部分截图,请下载附件后查看完整高清内容
