380m中承式钢管混凝土系杆拱桥主拱拱肋吊装方案示意节点CAD详图纸

附件详情

1、桥面宽度:桥面全宽按双向八车道外加人行道设计。横桥向分为左右两幅完全独立且完全对称的桥,每幅桥面宽26.1m,具体组成为:人行道(含栏杆)4.8m 防撞护栏0.5m 车行道15.5m 防撞护栏0.5m 过桥水管和检修道(含栏杆)4.8m。
2、桥面纵坡:4%,竖曲线半径R=6500m.
3、桥机横坡:双向1.5%。
4、设计荷载:汽车—超20级、挂车—120
人群3.5KN平方米(按人行道净宽2.85m布载)。
温度影响力:分别按升温20度,降温20度计算。
5、通航标准:内河III级航道,每个通航孔净宽不小于40m,净高不小于10m,共设两个通航孔。设计通航水位:20年一遇洪水标高为4.516m(黄海高程)。


以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

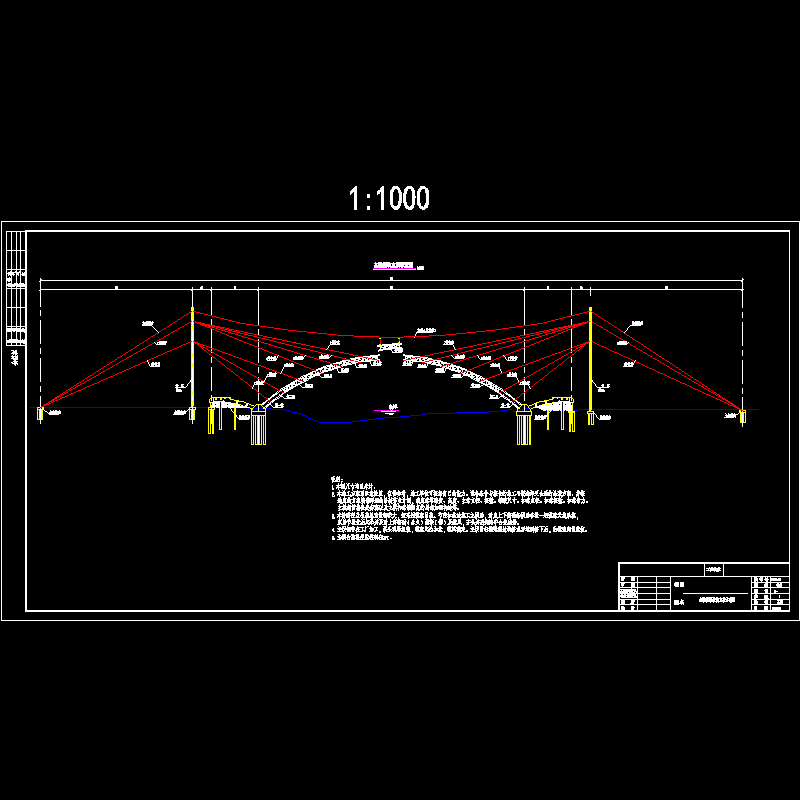

  • 380m中承式钢管混凝土系杆拱桥主拱拱肋吊装方案示意节点CAD详图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
