6层底框结构商住楼建筑结构全套施工大样图

  • 建筑类别:住宅,商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:底框
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:37张
  • 设计年代:近代

附件详情

该项目是商住楼项目,6层,底框结构,占地面积:3197平方米,总建筑设计面积:11201.3平方米,采用A型PHC高强预应力混凝土管桩基础,基础设计等级为丙级,建筑抗震为小于6度,按6度计算。
结构专业该资料包含:结构设计总说明,桩基施工说明,基础平面图,基础梁钢筋图,基础~一层柱钢筋图,梁钢筋平法图,板钢筋图,楼梯结构图共计15张图。
建筑专业该资料包含:建筑设计总说明,平面图,立面图,剖面图,大样图,门窗表,门窗大样,楼梯图等共计12张图。
分享投稿时间:近几年8月。

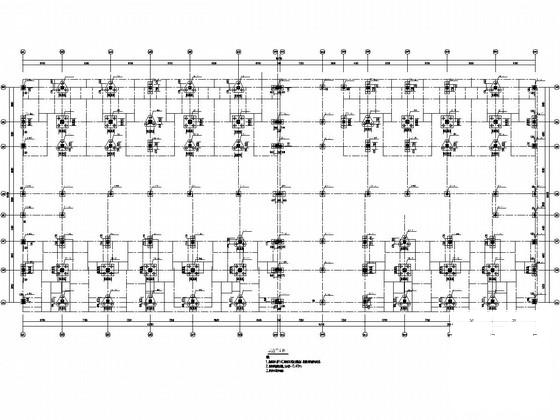

基础平面图

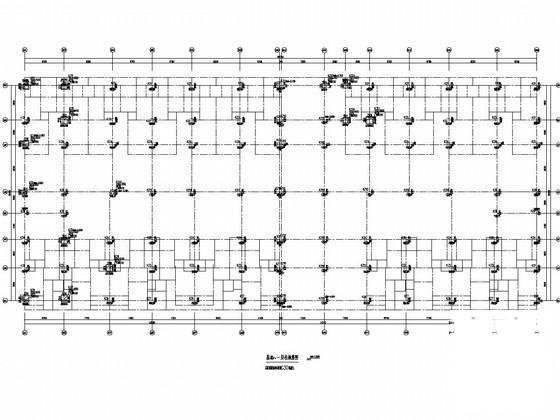

基础~一层柱钢筋图

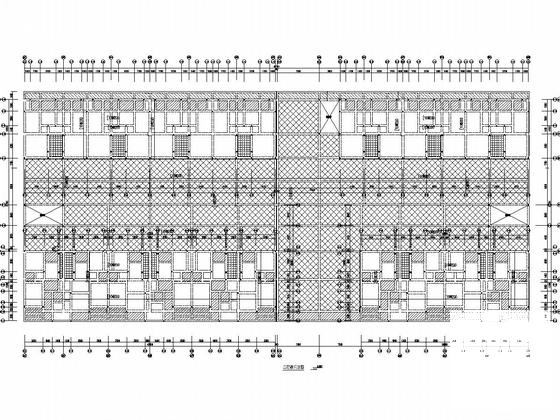

二层板钢筋图

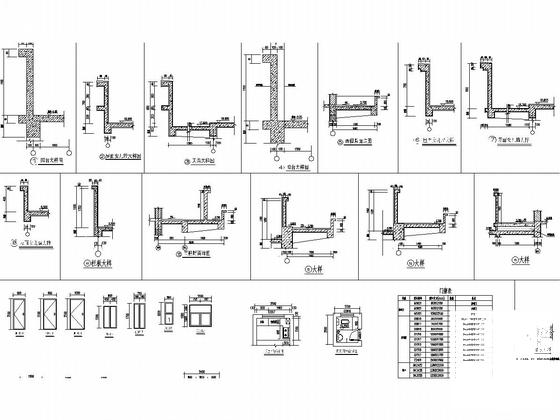

大样图

四~六层梁钢筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 底框结构商住楼 - 1
    底框结构商住楼 - 1
  • 底框结构商住楼 - 2
    底框结构商住楼 - 2
  • 底框结构商住楼 - 3
    底框结构商住楼 - 3
  • 底框结构商住楼 - 4
    底框结构商住楼 - 4
  • 底框结构商住楼 - 5
    底框结构商住楼 - 5
  • 底框结构商住楼 - 6
    底框结构商住楼 - 6
以上是部分截图,请下载附件后查看完整高清内容
