3层景观塔建筑结构全套施工图纸

  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:10张
  • 设计年代:近代

附件详情

本项目为景观塔,包含结构、建筑、电气、效果图。景观塔为地上三层,建筑高度为21.65米,首层占地面积17.64平方米,总建筑面积52.92平方米,八坡屋面。
建筑图包括:建筑设计总说明,平面图,立面图,剖面图,节点详图,共计6张图;结构图包括:结构设计总说明,梁板柱及基础配筋图;电气图包括: 电气设计 说明、图例及系统图,电气平面图。
分享投稿时间:近几年6月。

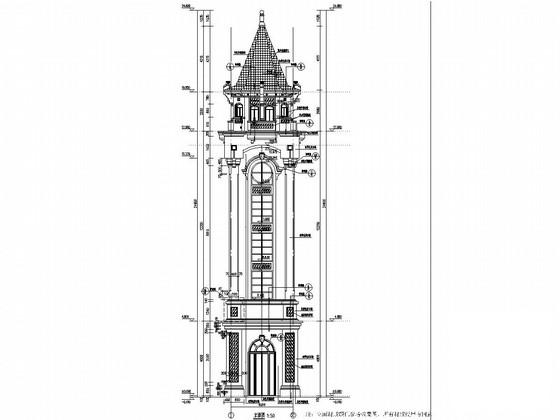

立面图

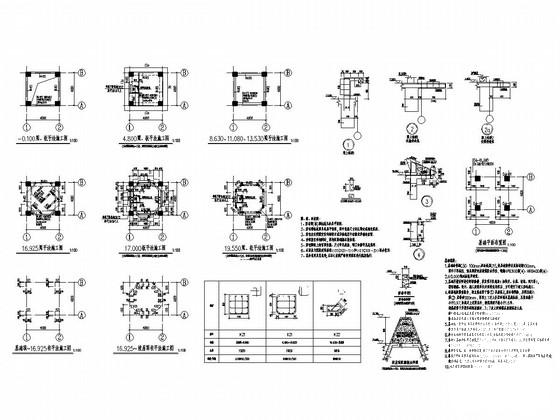

梁板柱及基础配筋图

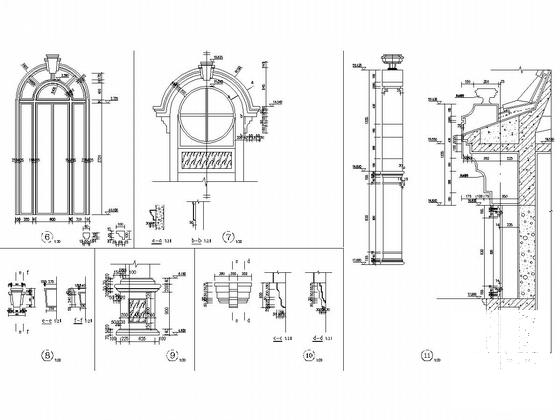

节点详图

电气 照明平面图

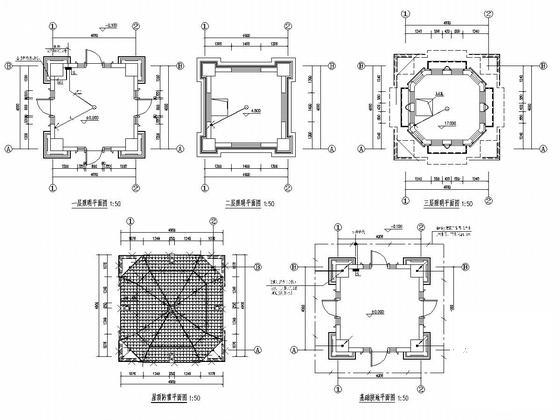

平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
