桥梁工程橡胶支座通用设计CAD图纸

附件详情

该附件为桥梁工程橡胶支座设计通用图,包含TCYBD200-35球冠圆板式橡胶支座、TCYBD250-35(42)球冠圆板式橡胶支座、支座垫块下钢筋网,设计准确,图纸完整,值得借鉴参考。
......
设计于2003年,共3张CAD设计图。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

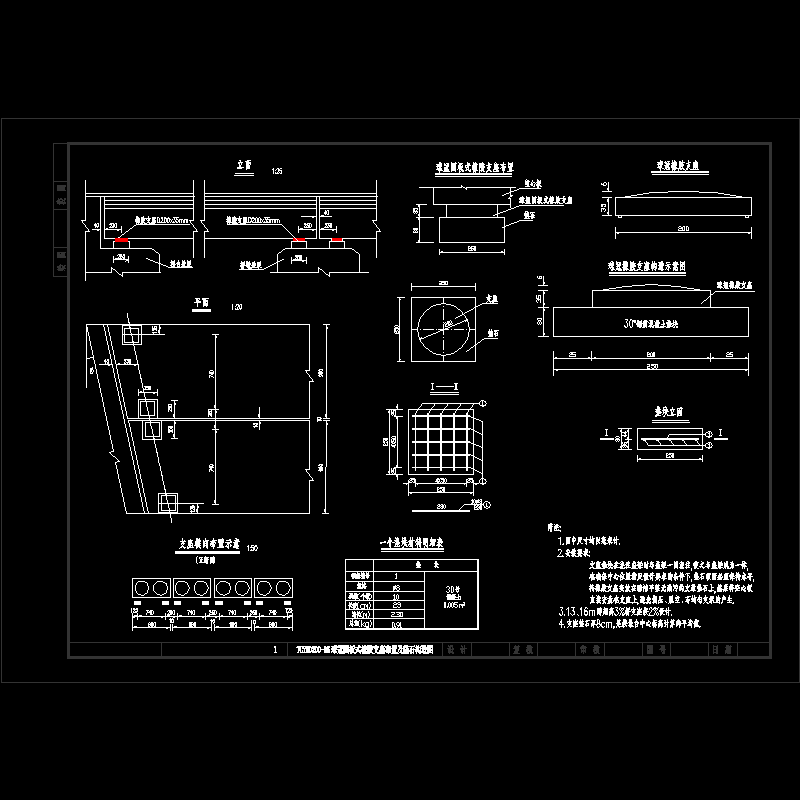

  • d200球冠支座构造.dwg
    d200球冠支座构造.dwg

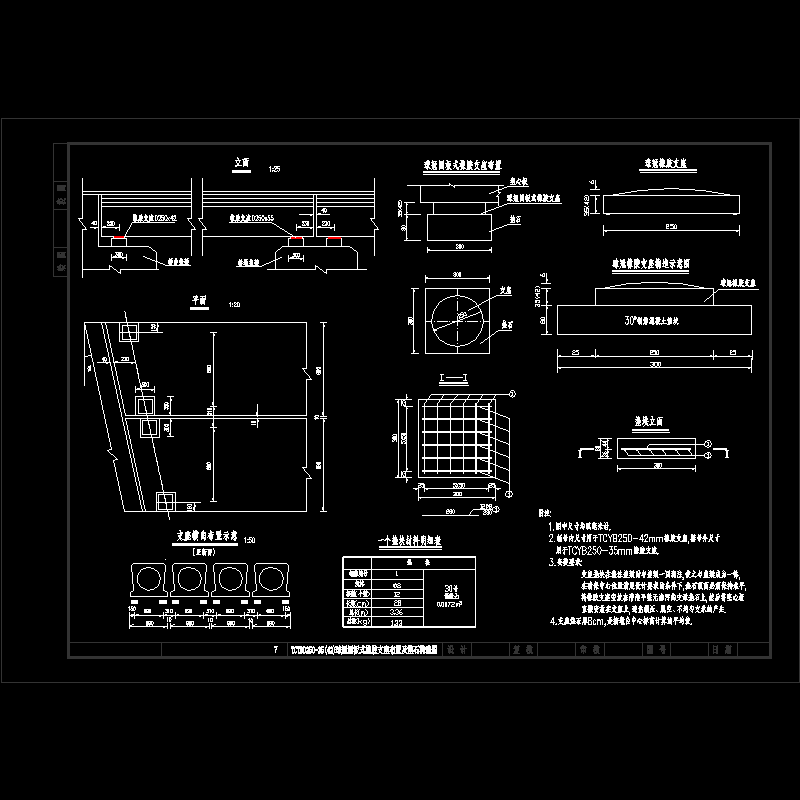

  • d250球冠支座构造.dwg
    d250球冠支座构造.dwg
  • 支座下钢筋网.dwg
    支座下钢筋网.dwg
以上是部分截图,请下载附件后查看完整高清内容
