6层框架结构温泉度假酒店全套施工图纸

  • 建筑类别:酒店
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:60张
  • 设计年代:近代
  • 结构安全等级:二级

附件详情

该项目是河南某六层框架结构温泉度假酒店项目,1~3层活动室,上部宿舍,柱下条形基础,基础设计等级为丙级,所在地为非抗震设防区,工程设计时按6度进行抗震验算及抗震构造措施;非结构,构件按抗震设防烈度6度采取抗震构造措施。

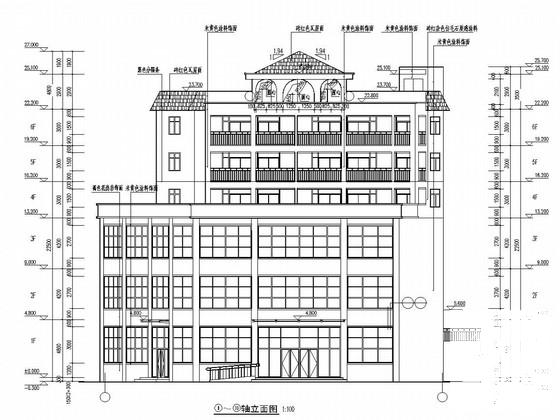

包括:结构设计总说明,基础图,柱平法施工图,板平法施工图,梁平法施工图,楼梯图,建筑设计,平立剖面图,节点详图,电气图纸,给排水图纸,暖通图纸等共计60多张图。
6月。

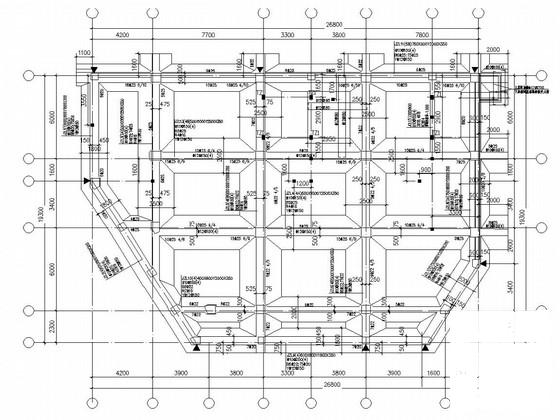

基础平面图

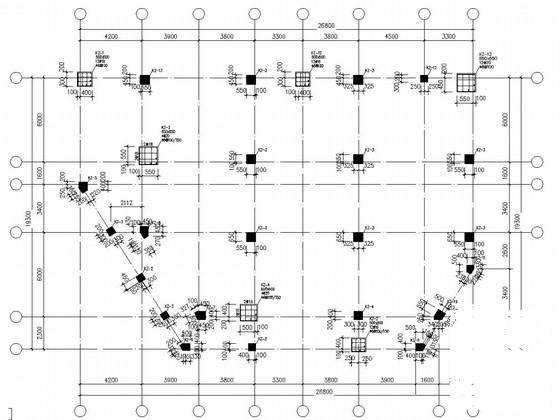

基础~13.150柱平法施工图

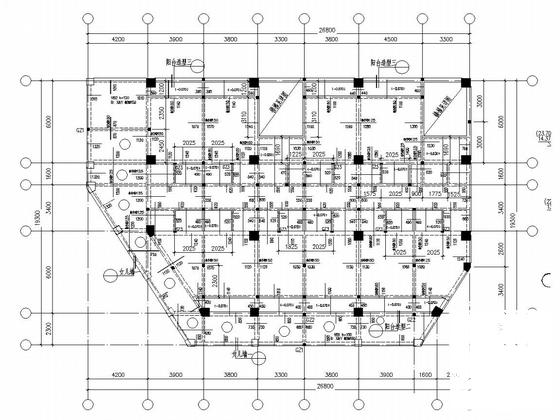

13.150板平法施工图

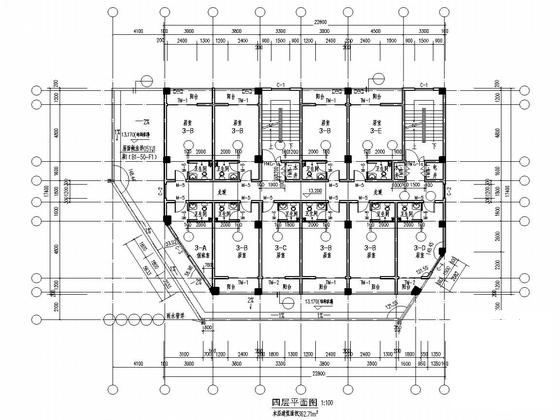

四层平面图

节点详图

四~六层 照明平面图

六层通风平面图

楼梯图

4.750梁平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构结构施工图 - 1
    框架结构结构施工图 - 1
  • 框架结构结构施工图 - 2
    框架结构结构施工图 - 2
  • 框架结构结构施工图 - 3
    框架结构结构施工图 - 3
  • 框架结构结构施工图 - 4
    框架结构结构施工图 - 4
  • 框架结构结构施工图 - 5
    框架结构结构施工图 - 5
  • 框架结构结构施工图 - 6
    框架结构结构施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
