双向二车道道路排水工程设计套CAD图纸(14张)

附件详情

项目概要:
道路设计全长1185.581m,路幅宽20m,设计车速30km/h,双向2车道。排水设计只包含雨污水排水设计,不包含给水管道设计,设计准确,图纸完整,值得借鉴参考。
......
设计于2015年,共14张CAD设计图。

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

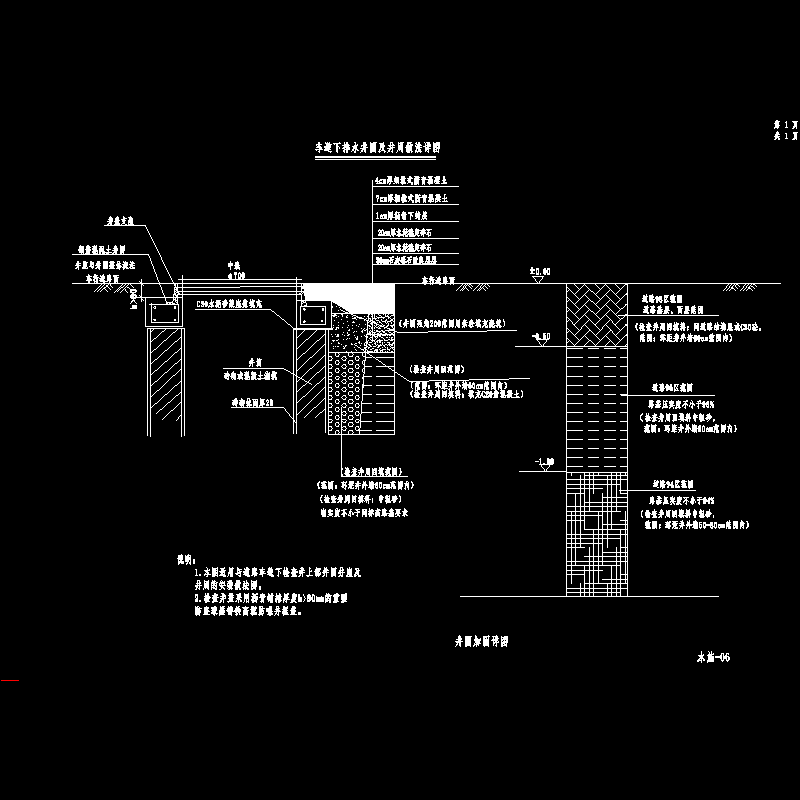

  • 井圈加固详图.dwg
    井圈加固详图.dwg

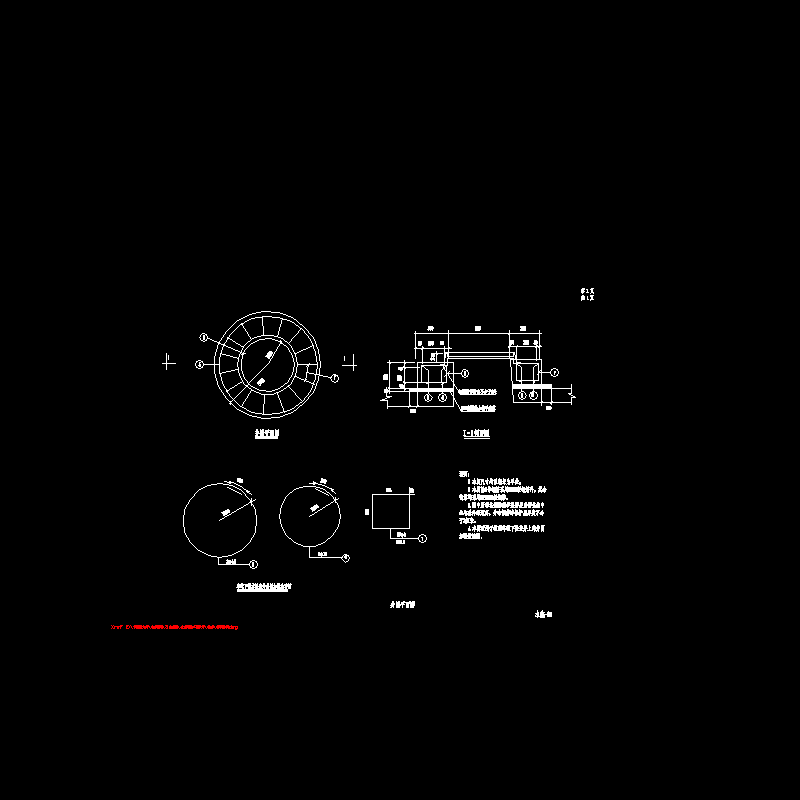

  • 井圈平面图.dwg
    井圈平面图.dwg

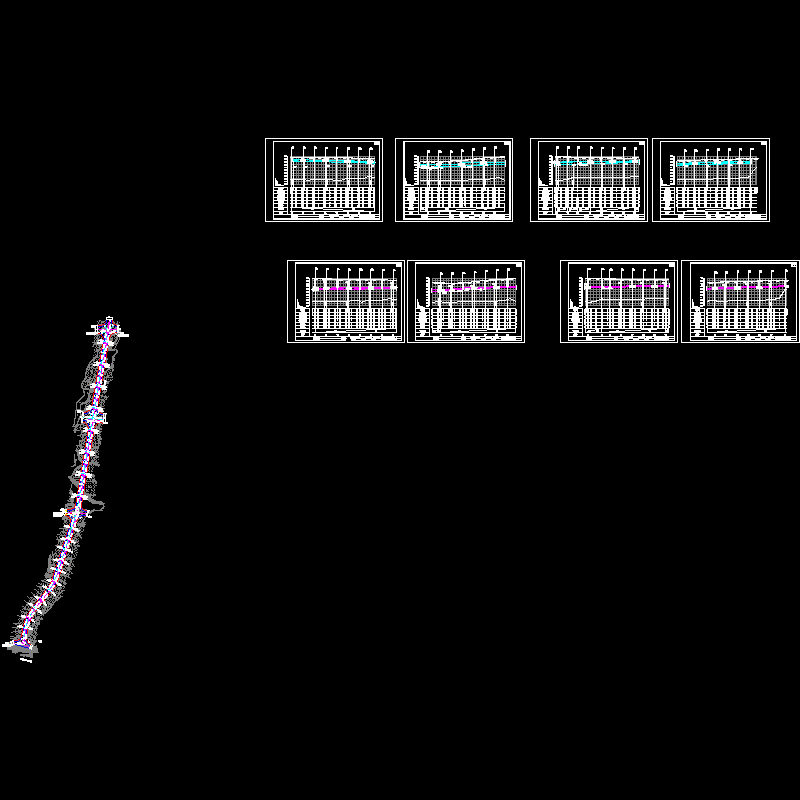

  • 排水平面+纵面.dwg
    排水平面+纵面.dwg

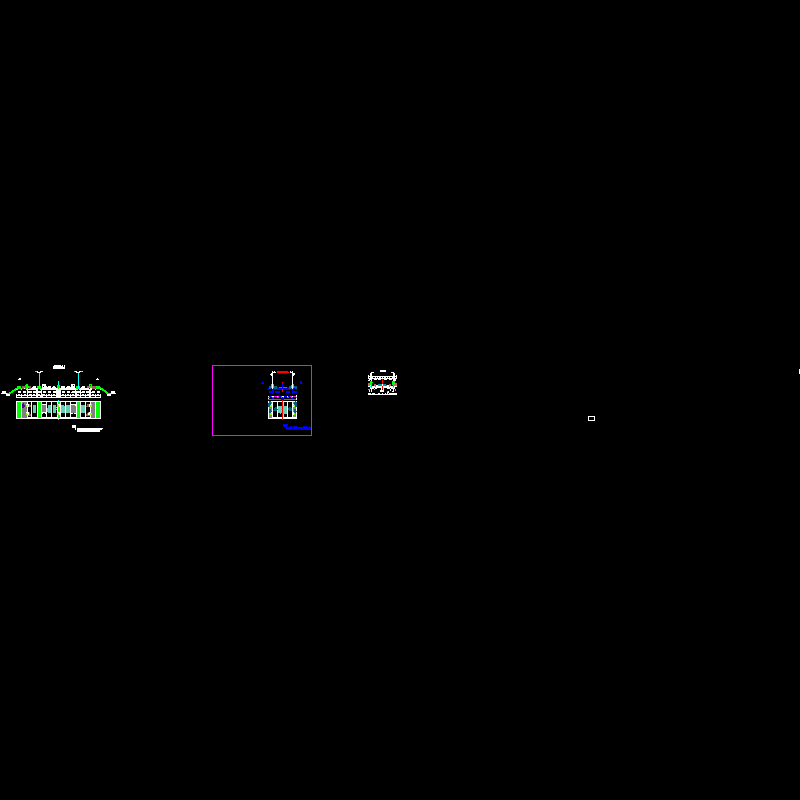

  • 水初-01管线综合标准横断面.dwg
    水初-01管线综合标准横断面.dwg

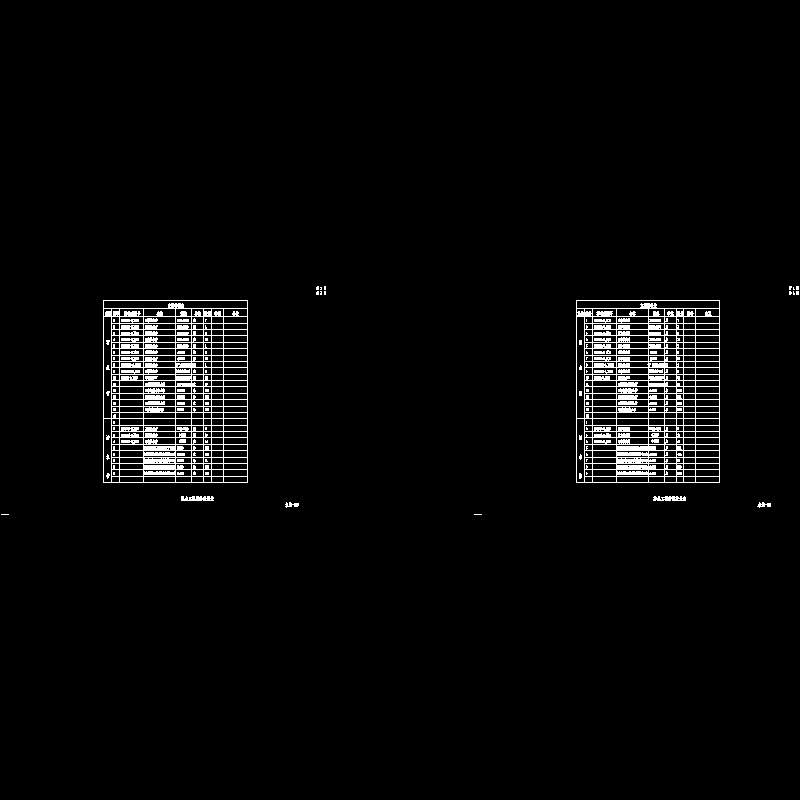

  • 水初-09 排水工程主要材料表.dwg
    水初-09 排水工程主要材料表.dwg
  • 水施-07 管道基础横断面图.dwg
    水施-07 管道基础横断面图.dwg
以上是部分截图,请下载附件后查看完整高清内容
