城市支路道路工程CAD施工大样图设计41张（路基路面路线交叉）

资料简介
赚取积分

附件详情

施工图设计说明
区位图
道路总平面图
1号路平面图(一）-（二）
2号路平面图
3号路平面图
道路逐桩坐标表
直线、曲线及转角一览表
路线单元要素表
标准横断面图
道路典型横断面图
1号路纵断面图
2号路纵断面图
3号路纵断面图
1号路道路逐桩横断面图（一）-（三）
2号路道路逐桩横断面图（一）-（二）
3号路道路逐桩横断面图
道路土石方数量表（一）-（三）
交叉口竖向设计图（一）-（二）
路面结构图
人行道结构图
人行道残疾人通道设计图
盲道设计图
特殊路基处治大样图

附件详情

本城市支路工程涵括三条道路分别为一号路、二号路和三号路，道路全长525.78m，道路等级为城市支路（Ⅱ）级，设计行车速度为20km/h。
道路标准路幅宽度为18m（3m人行道 6m车行道 6m车行道 3m人行道）。
……
本次路面结构采用SMA（沥青玛碲脂）路面，其机动车道路面构造为：SMA13沥青玛蹄脂上面层厚40mm 中粒式改性沥青砼下面层AC-20厚60mm 7mm改性沥青稀浆封层，沥青层各层间洒粘层沥青，面层与基层间浇洒透层沥青；基层采用掺5.5％水泥稳定级配碎石厚200mm，底基层采用掺4％水泥稳定级配碎石厚250mm。
……
无障碍设计：
为了方便残疾人使用城市道路设施，根据《城市道路无障碍设计规范》（JGJ50-2001）的要求，在靠人行道绿化带一侧，以及公交车站、道路交叉口处，设置盲道，或三面坡缘石坡道。供残疾人使用。
……
共41张，编制于2011年。

道路典型横断面图

人行道残疾人通道设计图

人行道结构图

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源

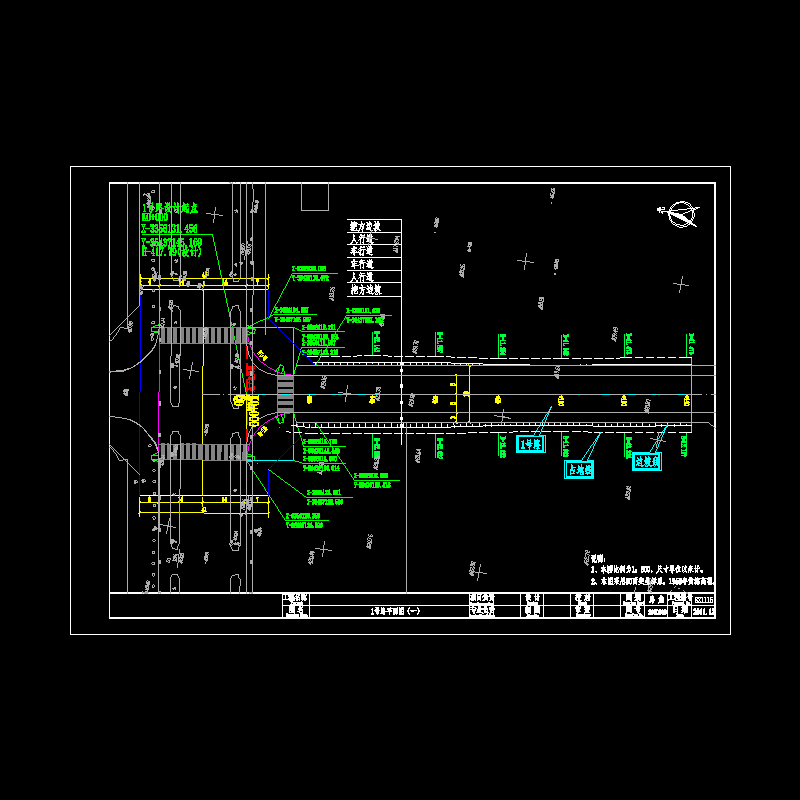

1号路平面图一.dwg

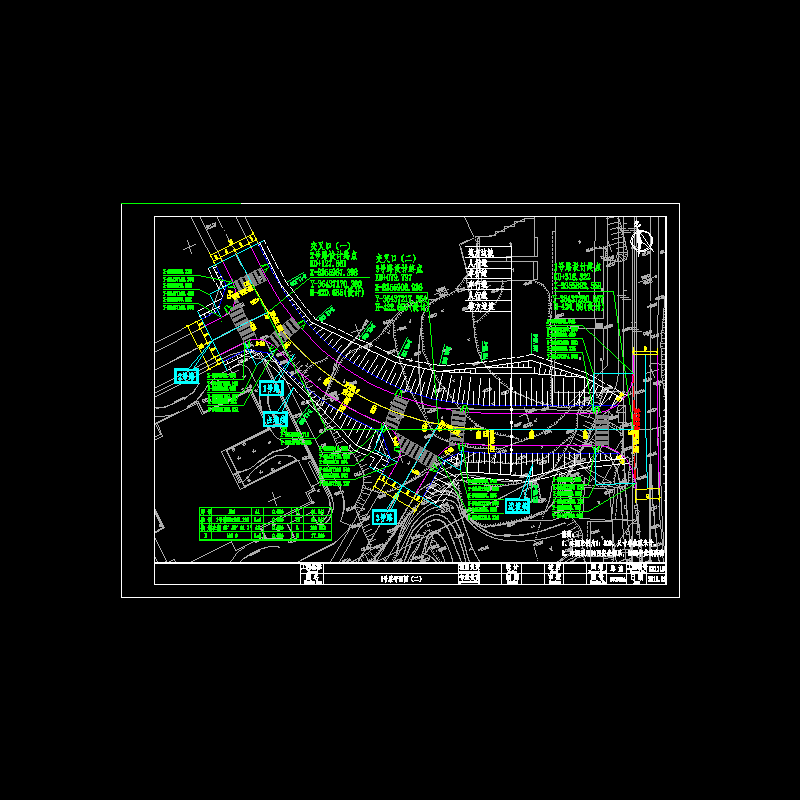

1号路平面图二.dwg
2号路平面图.dwg

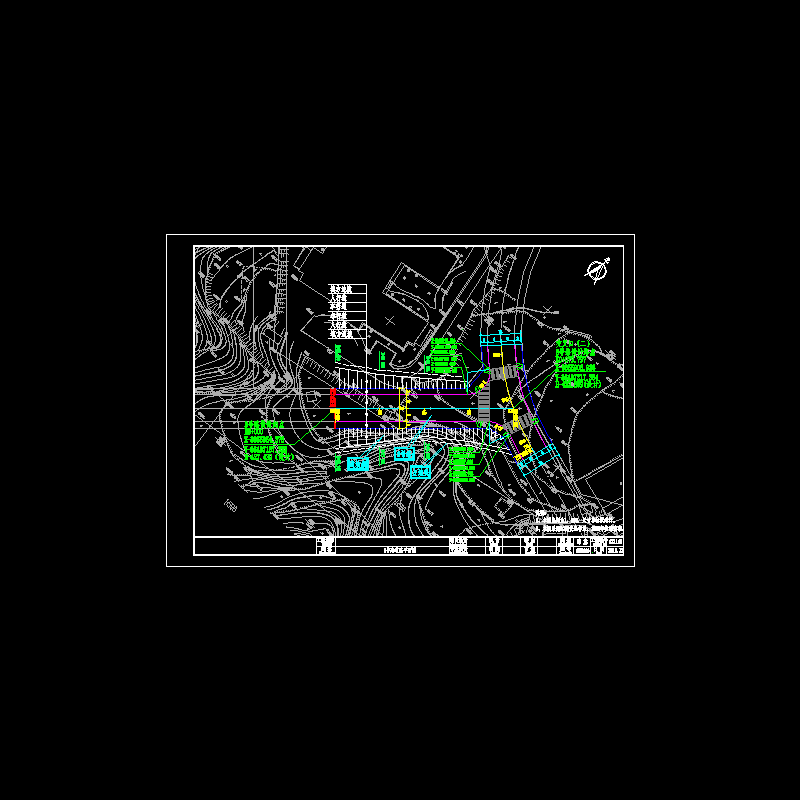

3号路平面图.dwg

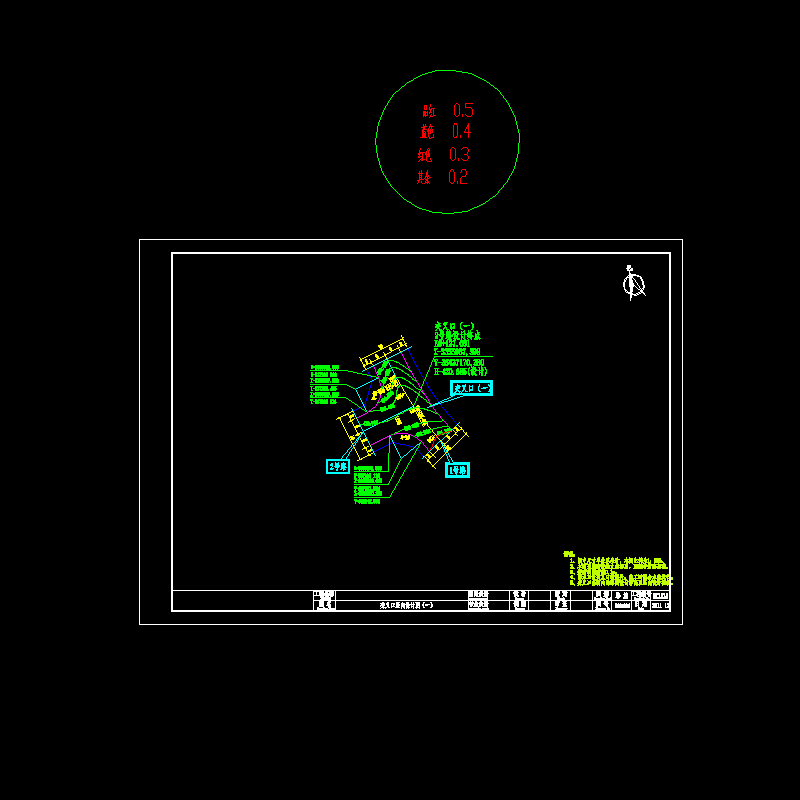

交叉口一.dwg
交叉口二.dwg
区位图.dwg
平面总图.dwg

以上是部分截图，请下载附件后查看完整高清内容
