市政经济产业园道路工程CAD施工大样图41张（2014年）

附件详情

编制依据：
《 城市道路 工程设计规范》CJJ 37-2012
《公路水泥混凝土路面设计规范》JTG D40-2011
《城镇道路路面设计规范》CJJ 169-2012
《城市道路交叉口设计规程》CJJ 152-2010

道路等级：城市次干道；机动车道数：双向两车道；设计速度：40km/h
路基宽度：24米；平曲线半径：1000m；平曲线最小长度140.31m

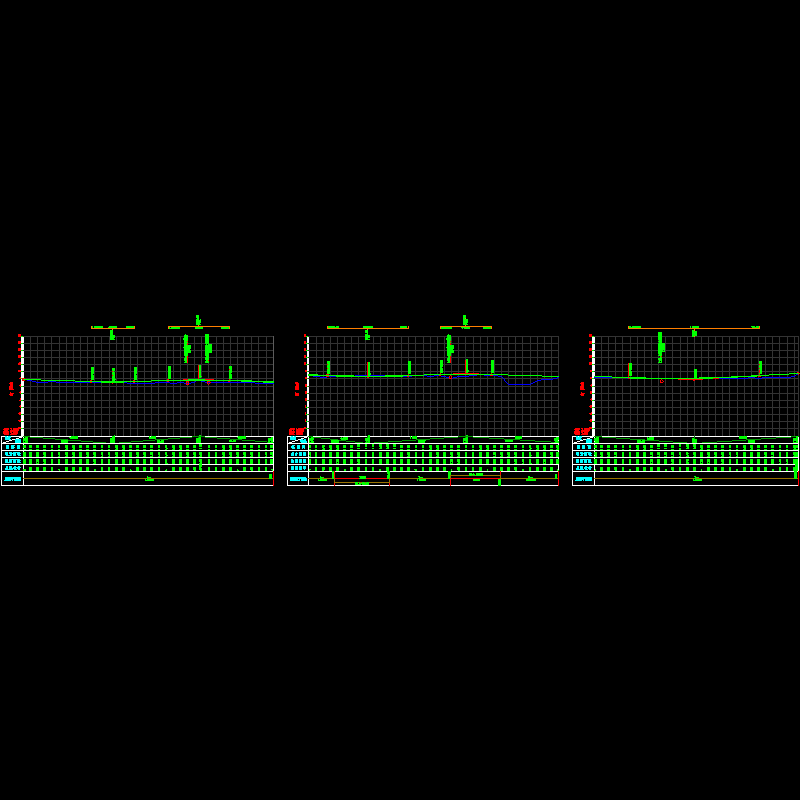

竖曲线凸型最小半径：24000米；竖曲线凹型最小半径：20000米
最大纵坡0.615%；最小纵坡0.300%；行车道宽12米；人行道宽4米

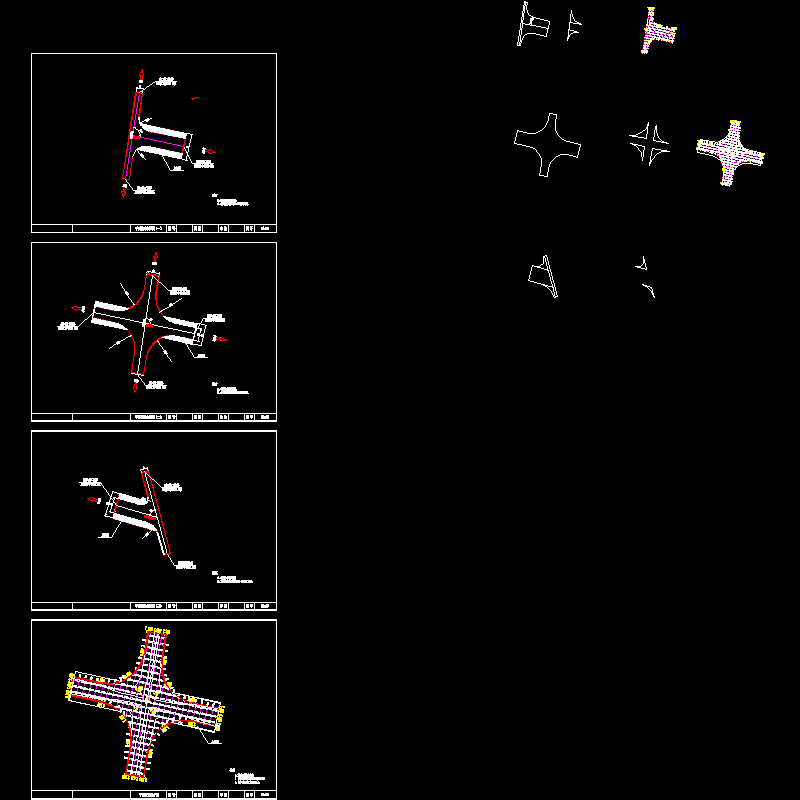

路线长度：1.971Km；平面交叉3处；路面结构：水泥混凝土面层、5%水泥稳定碎石上基层、4.5%水泥稳定碎石下基层、毛碴垫层。
给排水：φ1200、φ1500、φ1800；雨水检查井φ1250、φ1500。污水检查井φ1000、φ1250、φ1500。

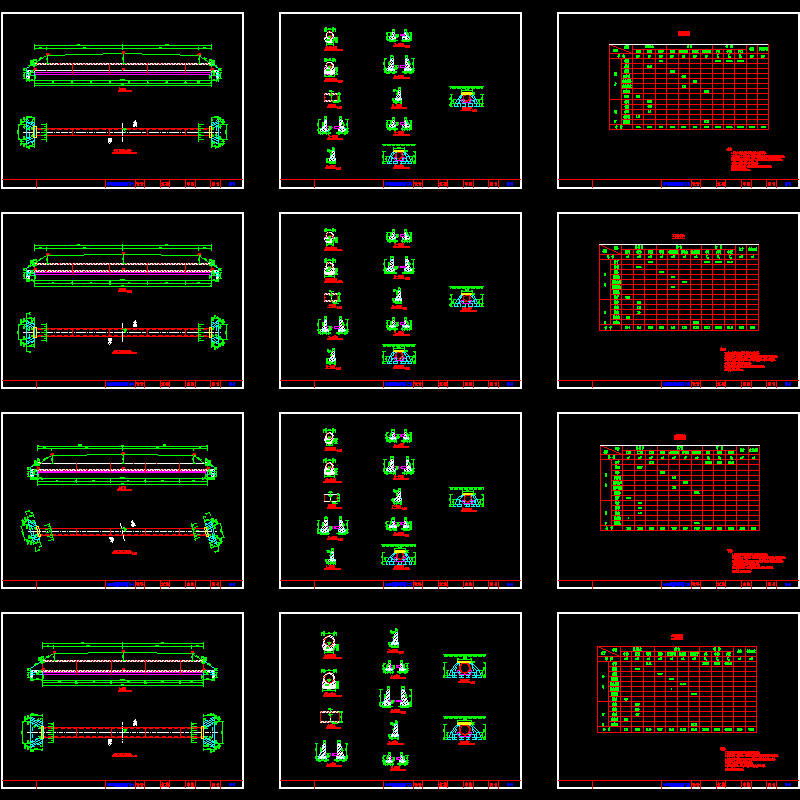

圆管涵：孔径：1.0m、1.5m。管顶填土高度：0.6~1.0m。洞口型式：八字墙。设计荷载：公路-Ⅰ级。要求地基容许承载力最低值300Kpa，与具体的涵洞设计图一致。
交通工程：交通标线颜色：除路面中心线采用黄线外，其余各种标线均采用白色。交通标线宽度：纵向标线(车道分界线、导向车道线、车道边缘线)线宽15cm。 根据设计车速计算，车行道分界线（白色虚线）实线段长度为2m，间隔长度为4m。
……
共计41张，编制于2014年
