跨径3.54x273.5m预应力混凝土组合箱梁高速公路下穿桥设计图纸55张CAD（27m小箱梁）

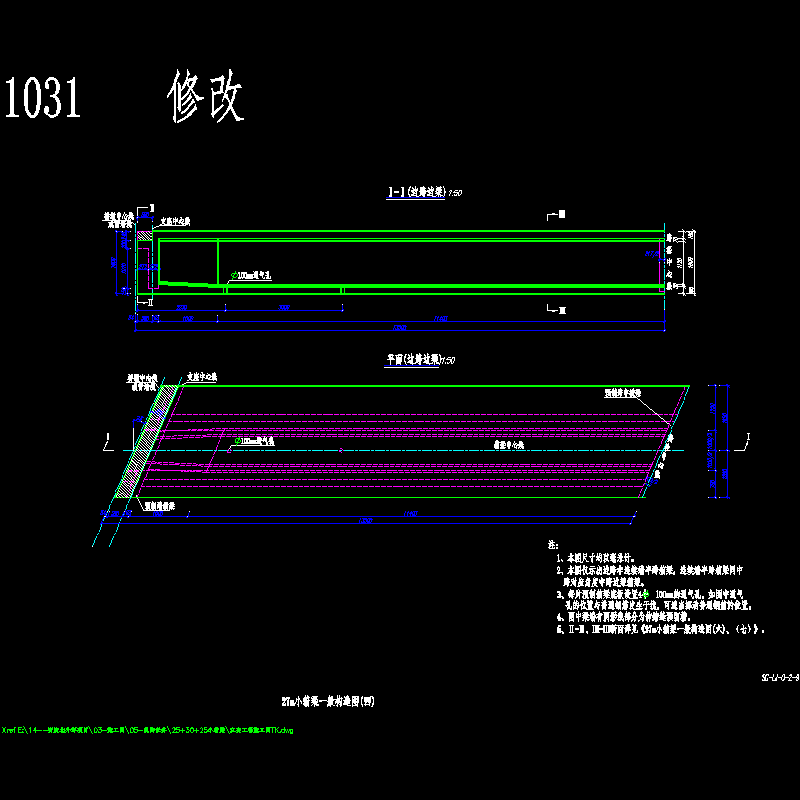

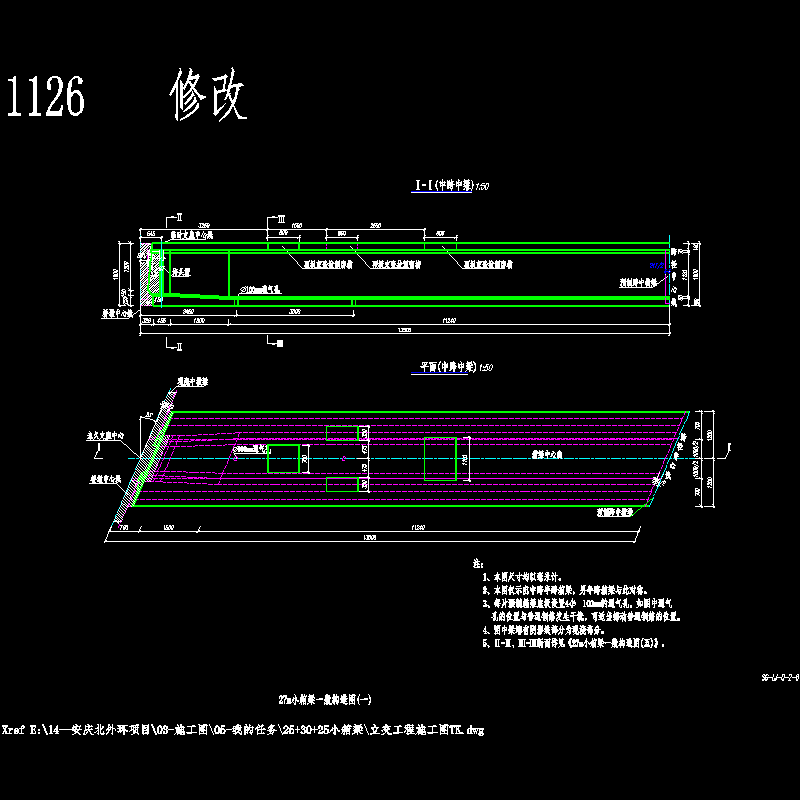

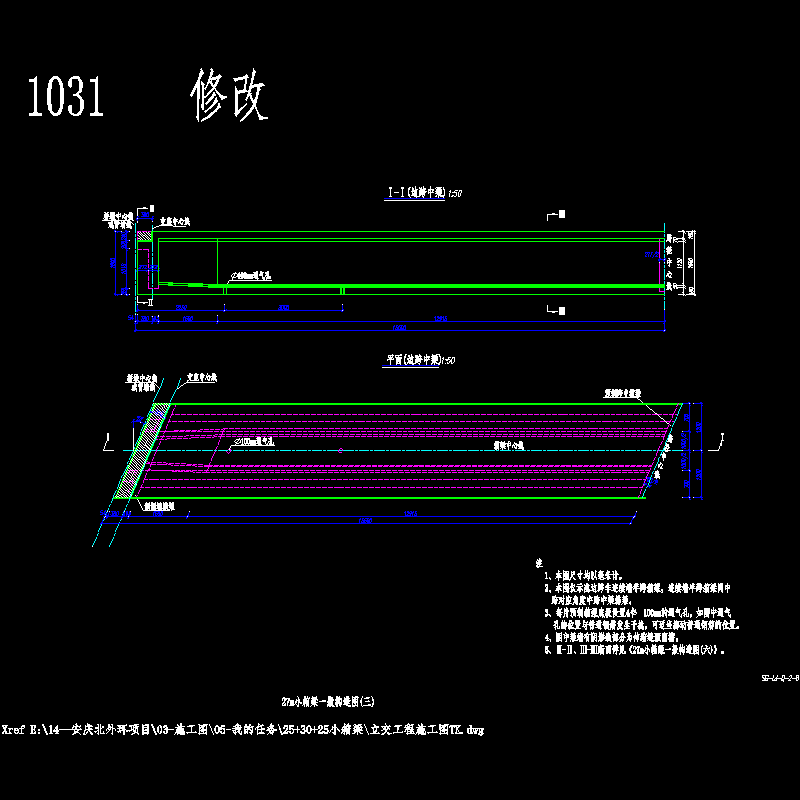

设计说明(缺)、工程数量表、桥位平面图、地质纵断面图、总体布置图、标准横断面图、27m小箱梁一般构造图、27m小箱梁顶板负弯矩钢束构造图、弧形扁锚构造图、27m小箱梁普通钢筋构造图、27m小箱梁梁端锚下加强钢筋构造图、27m小箱梁负弯矩钢束槽口钢筋构造图、27m小箱梁梁端封锚钢筋构造图、27m小箱梁现浇湿接缝钢筋构造图、27m小箱梁端横梁钢筋构造图、27m小箱梁现浇中横梁钢筋构造图、27m小箱梁跨中横梁钢筋构造图、27m小箱梁预制堵头板钢筋构造图、27m小箱梁支座预埋件示意图（不锈钢板）、27m小箱梁现浇接缝施工顺序图、桥墩一般构造图、桥墩盖梁钢筋构造图、桥墩桩、桥台桩基钢筋构造图、桥墩抗震挡块钢筋构造图、系梁钢筋构造图、桥台构造图、桥台盖梁构造图、桥台抗震挡块及耳背墙设计、桥台挡土板设计、墩台支座垫石钢筋图、全桥桩位坐标表、搭板底素混凝土结构层一般构造图

……

高速公路下穿桥上部为预应力混凝土组合箱梁。跨径布置为:3.5 4x27 3.5，桥梁全长115米。桥面布置为：0.5m(护栏) 11.75m（行车道） 0.5m(护栏) 0.5m(分隔带) 0.5m(护栏) 11.75m（行车道） 0.5m（护栏），共26.0m。所处区域地震动峰值加速度0.1g。本桥位于超高段。设计高程控制点距离路线中心线1.0m。本桥平面位于R=2340m的圆曲线上，纵断面位于R=45000m的竖曲线上。本桥圆曲线半径较大，按照直线桥设计。桩基按照摩擦桩设计。本桥挖方仅计入桥头部分。弧形扁锚板材料采用40Cr，弧形锚座材料采用HT250。

……

共计55张CAD，设计于2015年

3.5 4x27 3.5小箱梁布置图

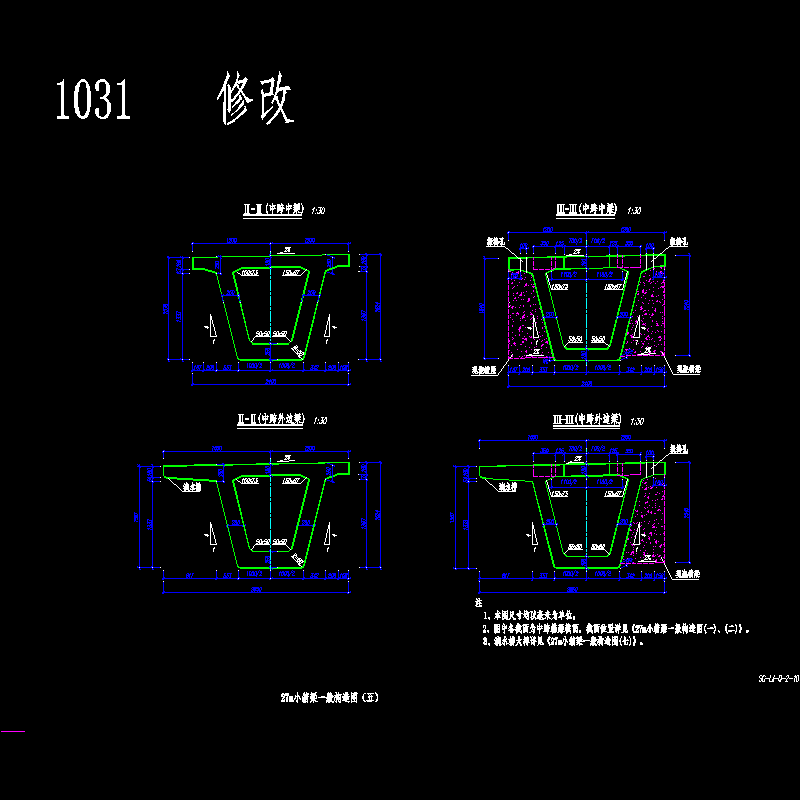

小箱梁桥标准横断面图

27m小箱梁钢束构造图

27m小箱梁顶板负弯矩钢束构造图

弧形扁锚构造图

27m小箱梁普通钢筋构造图

27m小箱梁现浇湿接缝钢筋构造图

桥台一般构造图
