特大桥阻尼器布置及安装CAD图纸

附件详情

注:阻尼器具体设置位置及规格见《K182 901.6拖乌河一号特大桥（右幅）阻尼器安装示意图》。阻尼器设置：伸缩缝每侧设置1、3、5号梁各自设置,全桥共48个。
1、本图尺寸均以厘米计。

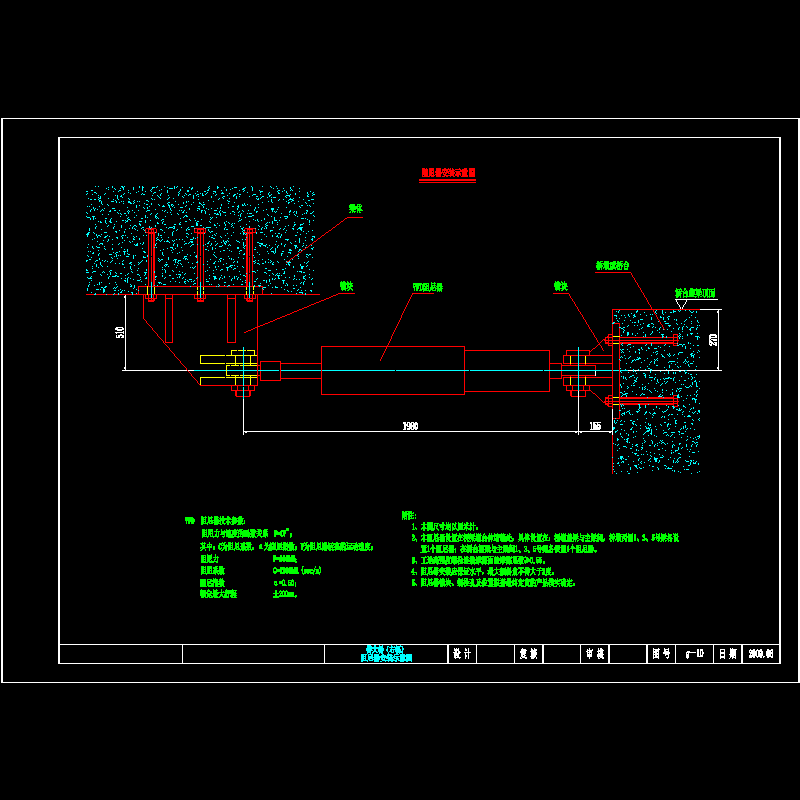

2、本阻尼器设置在桥梁墩台伸缩缝处，具体设置在：桥墩盖梁与主梁间，桥墩两侧1、3、5号梁各设置1个阻尼器；在桥台帽梁与主梁间1、3、5号梁各设置1个阻尼器。
3、工地高强度螺栓连接摩擦面的摩擦系数≥0.55。
4、阻尼器安装应保证水平，最大倾斜角不得大于3度。
5、阻尼器锚块、螺栓孔及位置根据最终定货的产品核实确定……共计2张
