4层框架结构住宅楼结构施工图纸(7度抗震)

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 参考图纸:14张
  • 设计年代:近代

附件详情

该附件为住宅楼,地上四层,结构类型为框架结构,基础类型为柱下独立基础,7度设防。

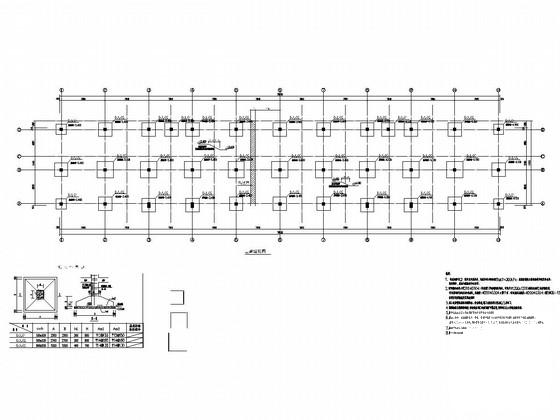

该资料包含: 结构设计说明 、基础结构图、地框梁结构图、柱结构图、板结构图、梁结构图、楼梯结构图等共14张图纸。

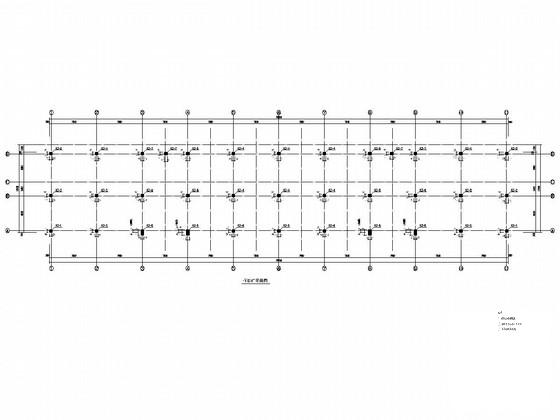

框架柱平面图

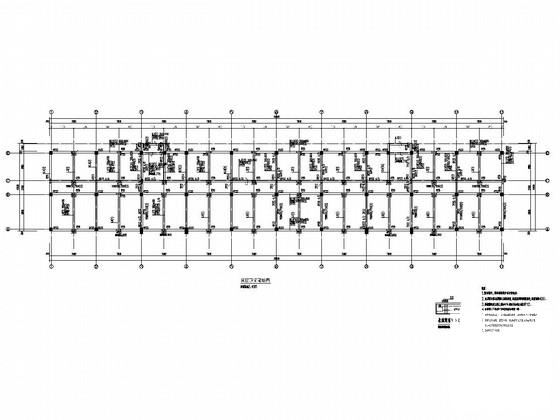

首层顶梁配筋图

三层顶梁配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 框架结构抗震 - 1
    框架结构抗震 - 1
  • 框架结构抗震 - 2
    框架结构抗震 - 2
  • 框架结构抗震 - 3
    框架结构抗震 - 3
  • 框架结构抗震 - 4
    框架结构抗震 - 4
以上是部分截图,请下载附件后查看完整高清内容
