3层博物馆地下室基坑支护设计CAD大样图

附件详情

  • 1、项目概要 - 1 -
  • 2、环境地质条件 - 1 -
  • 2.1 工程地质条件 - 1 -
  • 2.2 水文地质条件 - 2 -
  • 2.3 基坑周边环境条件 - 2 -
  • 3、设计参数 - 3 -
  • 3.1 基坑支护设计主要参数 - 3 -
  • 3.2 周边荷载参数 - 3 -
  • 3.3 地层概化参数 - 3 -
  • 4、设计思路及方案比选 - 4 -
  • 4.1 基坑特点分析 - 4 -
  • 4.2支护方案比选 - 4 -
  • 4.3地下水处理方案选择 - 4 -
  • 5、基坑支护 - 4 -
  • 5.1 设计依据 - 4 -
  • 5.2 设计计算程序计算方法 - 5 -
  • 5.3 基坑分段 - 5 -
  • 5.4 支护设计 - 5 -
  • 5.5 周边地面硬化、排水沟 - 7 -
  • 5.6 支护桩、冠梁配筋 - 7 -
  • 5.7 桩顶坡面注浆土钉护坡 - 7 -
  • 5.8主要材料及技术指标 - 7 -
  • 6 施工要点 - 8 -
  • 6.1 测量放线 - 8 -
  • 6.2开挖、修坡 - 8 -
  • 6.3 支护桩施工 - 8 -
  • 6.4 土方开挖 要点 - 9 -
  • 6.5坡面保护施工要点 - 9 -
  • 6.6冠梁施工要点 - 10 -
  • 7 基坑检测及监测 - 10 -
  • 7.1 桩身质量检测 - 11 -
  • 7.2 监测项目 - 11 -
  • 7.3 测量方法 - 11 -
  • 7.4 建议安排监测布置工作量 - 12 -
  • 7.5 观测周期 - 12 -
  • 7.6 险情预警值 - 12 -
  • 8 应急处理措施 - 13 -
  • 9、技术性审查意见回复书
  • 附: 深基坑喷锚支护设计计算书
  • 附图:
  • 1、基坑支护总说明书
  • 2、基坑支护设计平面图 比例尺 1:250
  • 3、基坑支护周边环境和地形图 比例尺 1:250
  • 4、基坑支护剖面及大样图 比例尺 1:100
  • 5、基坑监测布点及监测建议图 比例尺 1:250
  • 6、勘探点布置平面图 比例尺 1:250
  • 7、环形地层剖面及概化剖面图 比例尺 1:100

附件详情

1、项目概要
咸宁市 在咸宁市开发区金桂 咸宁博物馆,地上为三层楼,设地下室一层。地上总建筑面积9147 m2,地下室平面呈不规则形状, 东西方向长41.1m,南北方向宽32m,地下建筑面积754 m2。
场地原地貌为岗坡地貌,平整后建设博物馆,山坡走向为北高南低,西高东地,最高点位于用地红线的西北角,坡面标高约53.00m。博物馆建筑地坪(-0.60m)外为环形消防道路,其北高南低,基坑周边消防道路标高为41.93~45.20m,北侧消防道路最高点比建筑地坪高约3.48m,消防道路与地坪处建筑设计坡率为1:1~1:1.5,为永久边坡,北侧坡宽3.5m。环形消防道路外侧为山坡的永久性支挡维护结构(挡土墙),建筑设计预留空间仅约1m,即道路边与用地红线见距离仅约1m。 用地红线 处山坡标高为43.1~53.00m(详见总 平面布置图 中的地形标高),用地红线山坡标高与消防道路间高差为0~8.90m。
为了节省工期、节约成本、便于施工,结合后期的场地道路、排水、绿化的总平面布置,因此本基坑北侧和西侧支护体系为地下室基坑临时边坡、消防道路永久性边坡、山坡的永久性挡土墙三种支护结构的综合支护结构。南侧和东侧开挖深度可仅考虑临时基坑的相对深度。
基坑外围的永久性挡土结构,因紧靠用地红线,只能垂直放坡,在西侧和北侧边坡采用排桩支护系统支护。
场地内消防道路下边坡、地下室临时基坑边坡在北侧放坡空间不大,采用喷锚网支护。
场地内地下室临时基坑边坡在南侧、东侧采用放坡土钉网喷砼支护。其造价低,不影响工期,随挖随支护。


某三层博物馆地下室基坑支护设计图

某三层博物馆地下室基坑支护设计图

某三层博物馆地下室基坑支护设计图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

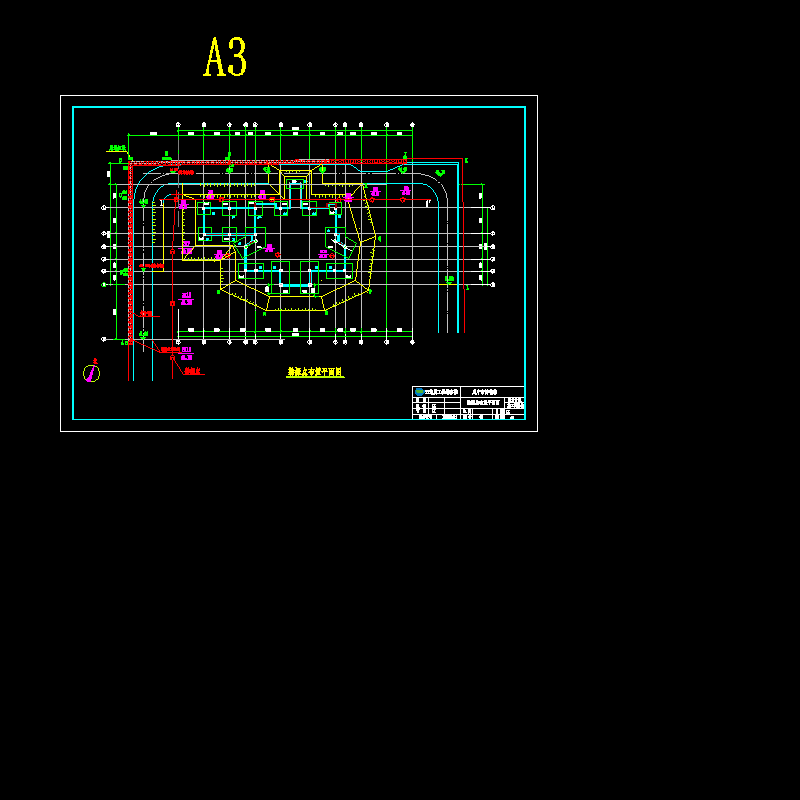

  • 勘探点布置平面图.dwg
    勘探点布置平面图.dwg
  • 周边地层展开图和概化图.dwg
    周边地层展开图和概化图.dwg
  • 周边环境和地形图.dwg
    周边环境和地形图.dwg

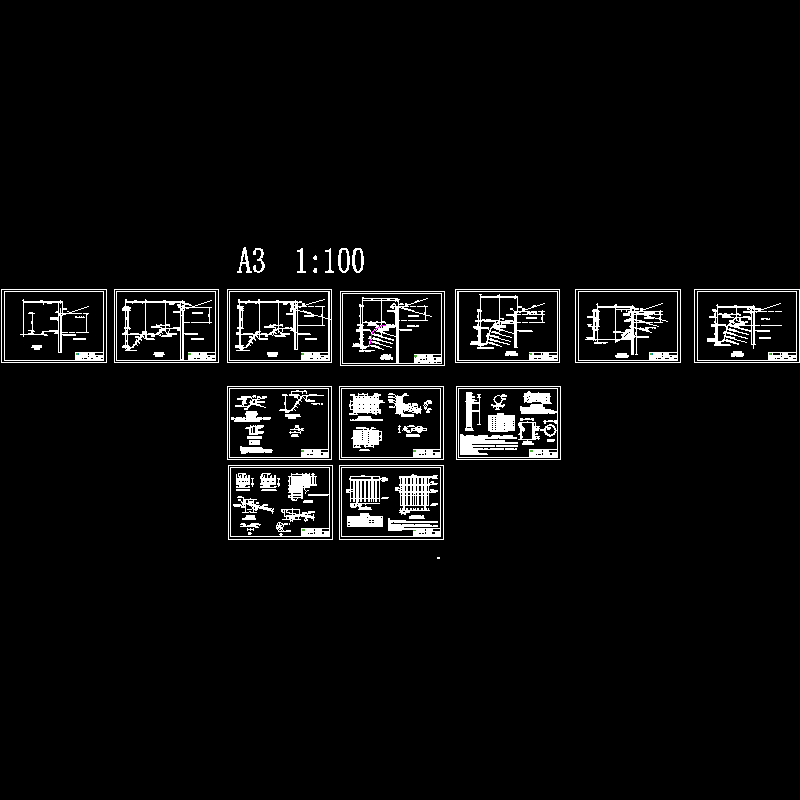

  • 基坑支护剖面图.dwg
    基坑支护剖面图.dwg

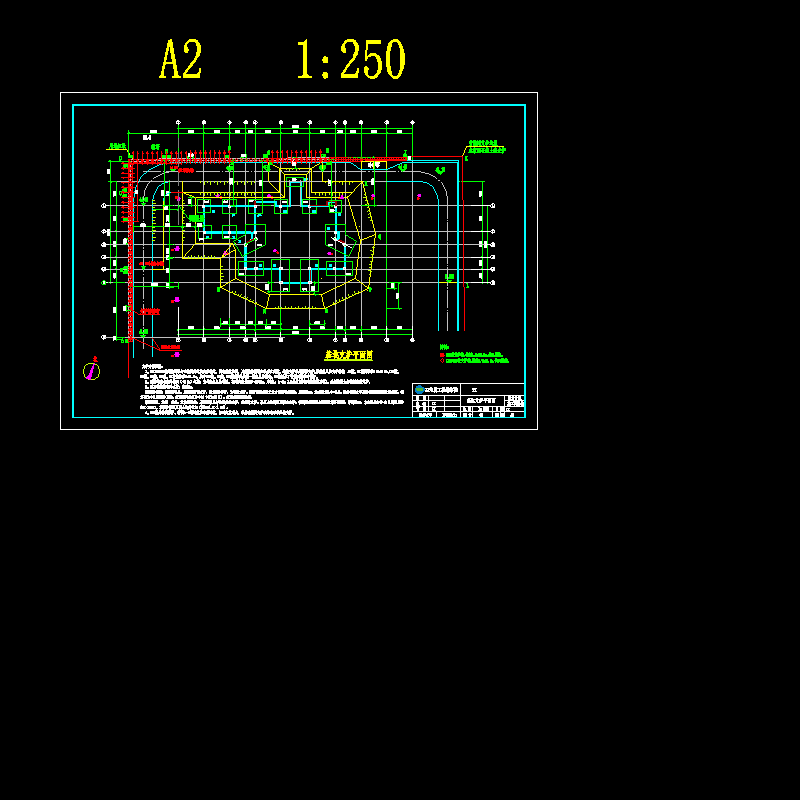

  • 基坑支护平面图.dwg
    基坑支护平面图.dwg
  • 基坑监测布点及建议图.dwg
    基坑监测布点及建议图.dwg
  • 说明书.dwg
    说明书.dwg
以上是部分截图,请下载附件后查看完整高清内容
