2层公园基础设施改造提升工程建筑及结构施工图纸

  • 建筑类别:园林建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 风压:0.30kN/平方米
  • 雪压:0.15kN/平方米
  • 参考图纸:23张
  • 设计年代:近代

附件详情

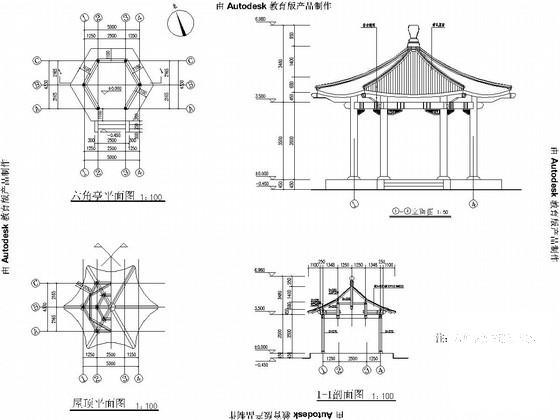

公园基础设施改造提升工程,该项目廊1、廊2、廊3、轩1、轩2、四角亭、六角亭、环廊均为地上一层,梁公阁为地上二层,建筑主体高度廊1、廊2、廊3均为4.05米,轩1为6.275米,轩2为6.140米,四角亭为4.87米,六角亭为5.69米,环廊为3.875米,梁公阁为10.715米,框架结构,独立基础。
结构图纸:结构设计总说明,廊、环廊基础图,梁板图,阁、亭基础图,梁板图等10张图;建筑图纸:建筑设计说明,立面图,剖面图,平面图,构造详图等共计13张图。
分享投稿时间:近几年

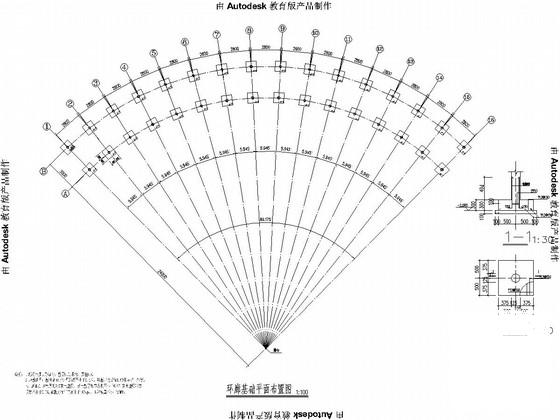

环廊基础 平面布置图

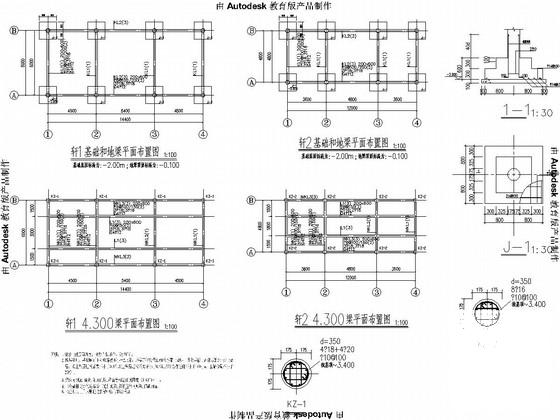

轩梁平面图

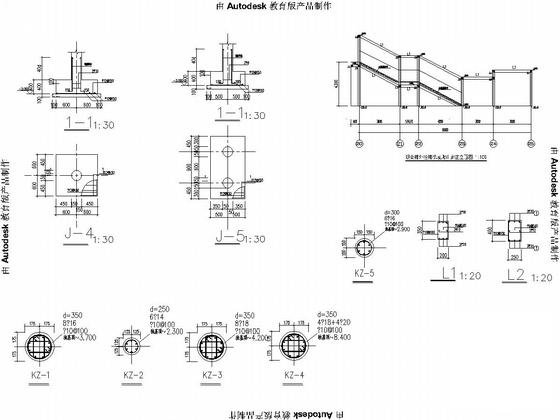

基础详图

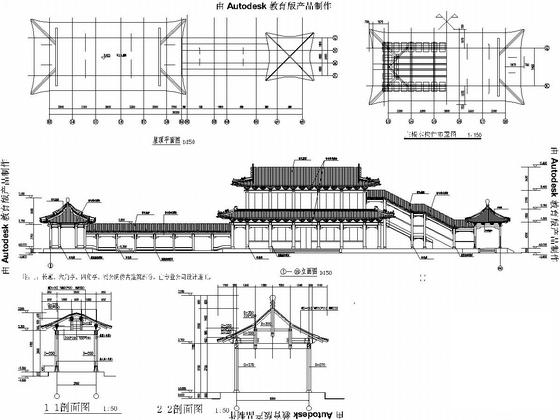

立面图

阁基础图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 建筑基础施工工程 - 1
    建筑基础施工工程 - 1
  • 建筑基础施工工程 - 2
    建筑基础施工工程 - 2
  • 建筑基础施工工程 - 3
    建筑基础施工工程 - 3
  • 建筑基础施工工程 - 4
    建筑基础施工工程 - 4
  • 建筑基础施工工程 - 5
    建筑基础施工工程 - 5
  • 建筑基础施工工程 - 6
    建筑基础施工工程 - 6
以上是部分截图,请下载附件后查看完整高清内容
