4层钢筋混凝土框架结构体系商场毕业设计方案

附件详情

成都某商场毕业设计计算书及图纸
本综合楼为四层钢筋混凝土框架结构体系,框架梁板均为现浇,建筑面积约为4421平方米,宽度为103.4米,长度为14.2米,底层层高4.2米,2层层高3.6米,3层层高为3.3米,4层层高为3.3米。
柱网:7.2m 6.9m

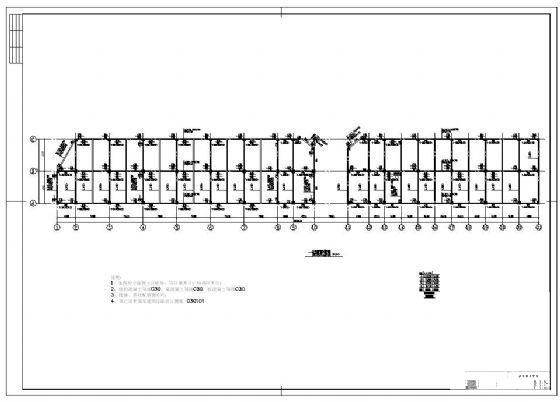

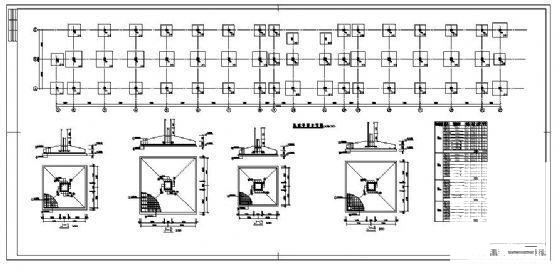

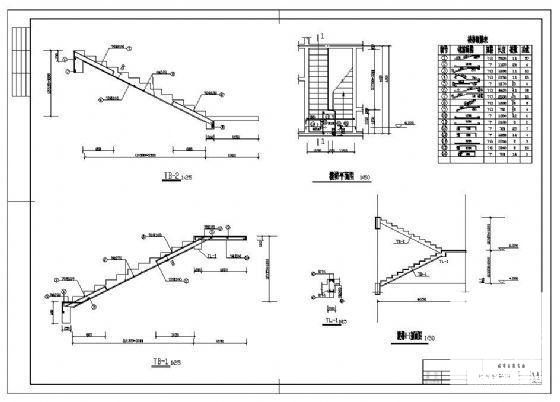

该资料包含:楼梯配筋图、基础配筋图、一层板配筋图、一层梁配筋图、一层柱配筋图共5张图纸;
计算书内容包括:设计总说明、结构设计部分、荷载计算、内力分析、横向框架内力组合、框架梁柱截面设计、节点设计、基础设计共75页。


2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 钢筋混凝土框架结构 - 1
    钢筋混凝土框架结构 - 1
  • 钢筋混凝土框架结构 - 2
    钢筋混凝土框架结构 - 2
  • 钢筋混凝土框架结构 - 3
    钢筋混凝土框架结构 - 3
以上是部分截图,请下载附件后查看完整高清内容
