柱、墙平法CAD施工图纸制图纸要求
附件详情
剪力墙拉出来按1：25画配筋详图
配筋字高3.5mm
根据变截面关系标注尺寸，注意尺寸线不要压住文字，蓝图上无法辨认
柱编号采用字高5mm

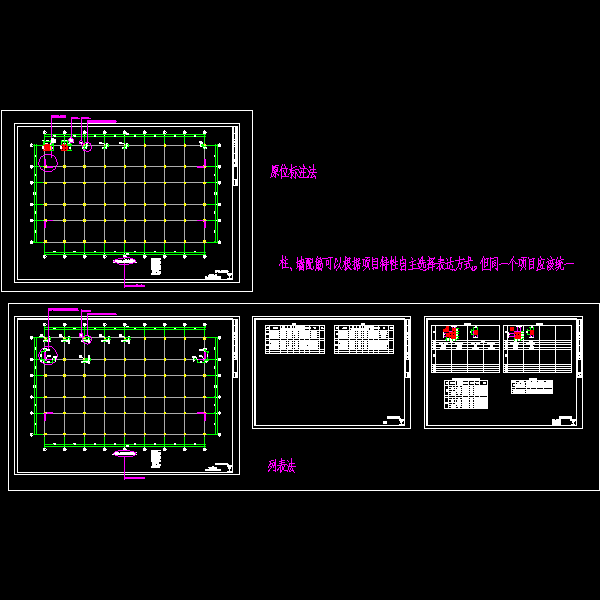

柱、墙配筋可以根据项目特性自主选择表达方式，但同一个项目应该统一
柱平法施工图一定要写起止标高，否则容易弄错
共4张图纸。
节点2
节点3
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.11 MB
- 收藏次数：0
-
文件名称：
附件-995898079799707586.zip
