大型医院高低压变配电所全套详施工图纸

  • 建筑类别:医疗

  • 建筑设计结构形式:其他结构

  • 图纸设计深度:施工图

  • 图纸设计格式:CAD2000

  • 强电设计:供配电系统,配变电所,其它

  • 弱电设计:其它


本次高压工程说明及技术要求:

1、本套为新安装的双回路供电的高压柜一次结线图。

2、10kV供电方式为一主一备,两路电源装设电气联锁,防止双电源并列。

3、主供及备供电源的计量柜与本电源开关柜需装设电气及机械联锁。

4、各柜均须具备"五防"装置。

5、计量柜的CT,PT及电流表安装在同一小车内,计量柜安装断相计时仪;计量CT(0.2S级)和PT(0.2级)须提供供电局核准的角差比差合格证。

6、本套高压柜采用电池为免维护型2*24Ah直流屏220V作保护及操作电源。

7、进线开关采用微机式综合继保装置,具有过流,速断,零序,失压保护,出线开关(变压器保护)采用定时限过时、速断、零序保护;变压器超高温保护及高温发信进线设置带时限的低压保护。

8、本套开关高压柜具有就地控制与远方控制功能。中控室内设中控台,作为远方显示及控制。

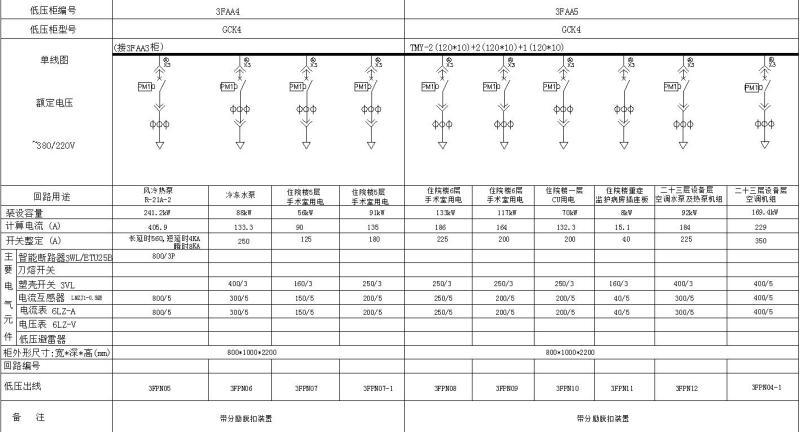

低压柜接线图

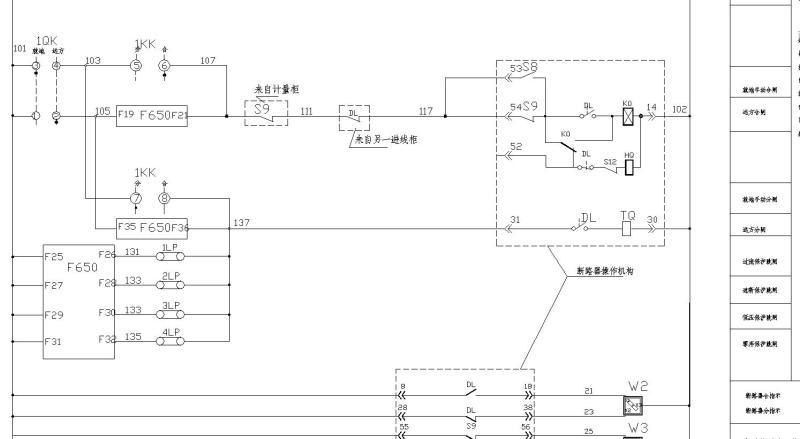

二次原理图

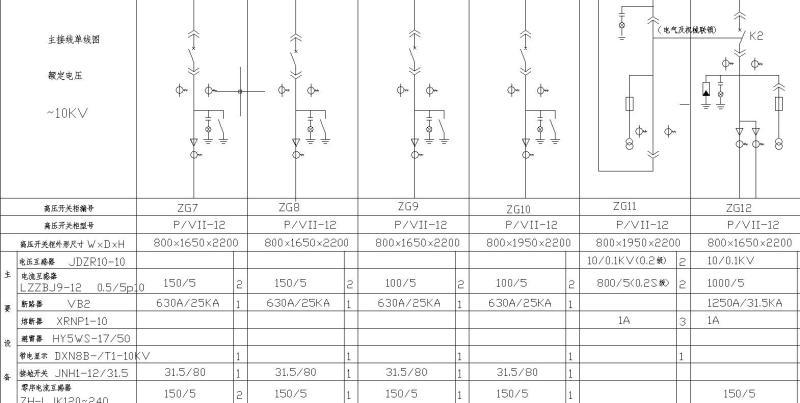

高压一次接线图

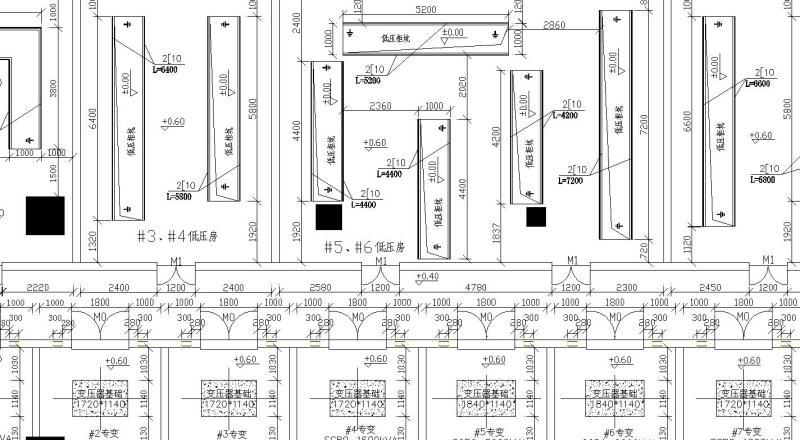

平面图

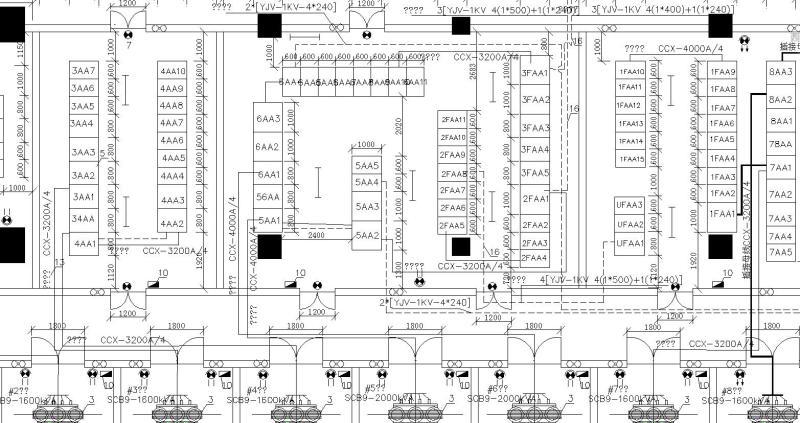

平面图2


以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 高低压变配电所 - 1
    高低压变配电所 - 1
  • 高低压变配电所 - 2
    高低压变配电所 - 2
  • 高低压变配电所 - 3
    高低压变配电所 - 3
  • 高低压变配电所 - 4
    高低压变配电所 - 4
  • 高低压变配电所 - 5
    高低压变配电所 - 5
以上是部分截图,请下载附件后查看完整高清内容
