地下两层中庭车库及地上商业楼结构CAD施工大样图
-
建筑类别：商业,交通建筑
-
地上层数：2层
-
地下层数：2层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：甲级
-
抗震设防烈度：6度抗震
-
风压：0.30kN/平方米
-
地下室功能：车库,商业
-
参考图纸：24张
-
设计年代：近代
该项目中庭车库，地下两层，局部有两层地上商业。建筑结构形式为框架结构。设防烈度：6度。该项目采用人工挖孔桩基础（ZHx），地基基础设计等级为甲级。
该资料包含：结构设计总说明，车库基础
平面布置图
，车库基础大样图，车库基础梁配筋图，车库基础板配筋图，车库负二、一层柱钢筋图，车库-6.800m梁板布置图，梁钢筋图，车道板梁、板钢筋图，楼梯图等共计24张图。
车库基础平面布置图
车库负二层柱钢筋图
车库-6.800m梁钢筋图（Y向）
车库顶层板钢筋图
3#商业一层梁板钢筋图
楼梯图
基础详图

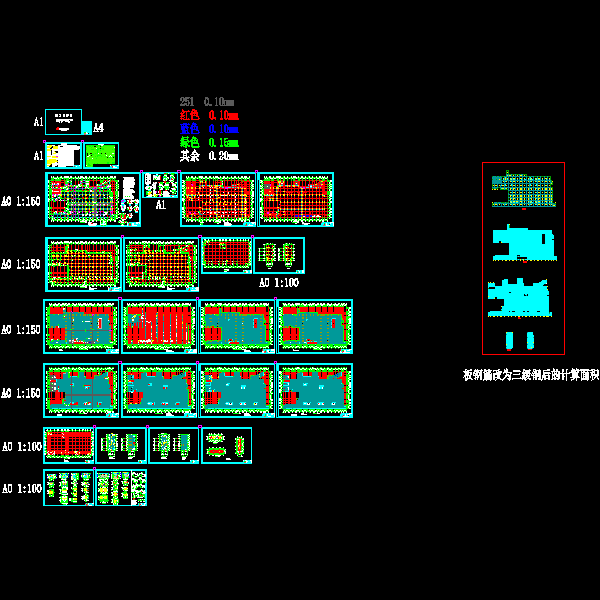

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：4.54 MB
- 收藏次数：0
-
文件名称：
附件-995898999988765957.dwg
