单层办公楼空调冷热源机房设计施工图纸

  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:单层建筑
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:5张
  • 设计内容:冷热源,机房
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 项目所在地:北京

附件详情

项目概要:
该项目为北京市一办公楼空调冷热源机房,图纸内容包含设计施工说明、制冷站 平面布置图 、制冷站管道平面图、制冷机房水系统原理图、剖面图等...
1.制冷站设在地下一层,内设两台螺杆式冷水机组;
2.冷冻站选三台冷冻水循环泵,两用一备,并联运行;
3.冬季用热水采用一台换热器提供;
4.开机:冷却水泵-冷却塔-冷冻水泵-制冷机;关机:同开机相反;
5.制冷机,水泵进出口管段应接柔性软接头。管道均采用支架安装;
6.各管道标高施工时现场可适当调整,协调布置;
7.分水器,集水器的制作,应按设计图纸提供的配管规格;
8.设备基础应在设备到货后,验证无误方可施工;
9.从制冷站至各空调机组之间所有管道均要求保温。

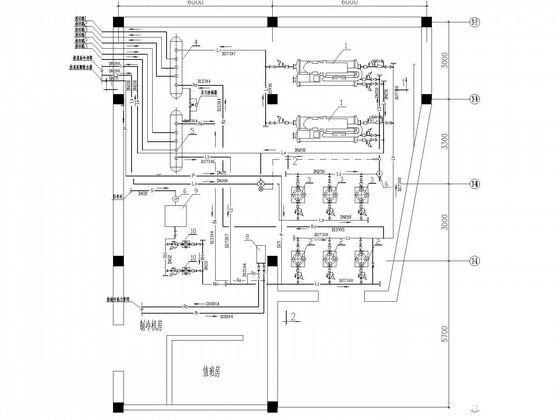

制冷站管道平面图

制冷站平面布置图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 办公楼空调设计图纸 - 1
    办公楼空调设计图纸 - 1
  • 办公楼空调设计图纸 - 2
    办公楼空调设计图纸 - 2
  • 办公楼空调设计图纸 - 3
    办公楼空调设计图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
