27层剪力墙高层住宅楼结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:27层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.60kN/平方米
  • 地下室功能:车库
  • 参考图纸:23张
  • 设计年代:近代

附件详情

该项目为复建点14#楼,位于合肥市,地下一层,地上二十七层,建筑设计结构形式为剪力墙结构,抗震设防烈度为7度,采用钻孔灌注桩,基础设计等级为甲级。
该资料包含:结构设计总说明,钻孔灌注桩设计说明,桩位布置平面图,地下室底板配筋图,地下室基础梁配筋图,框架柱及剪力墙 平面布置图 ,梁配筋图,结构平面图,大样详图,楼梯图等共计23张图。
分享投稿时间:近几年6月。

框架柱及剪力墙平面布置图

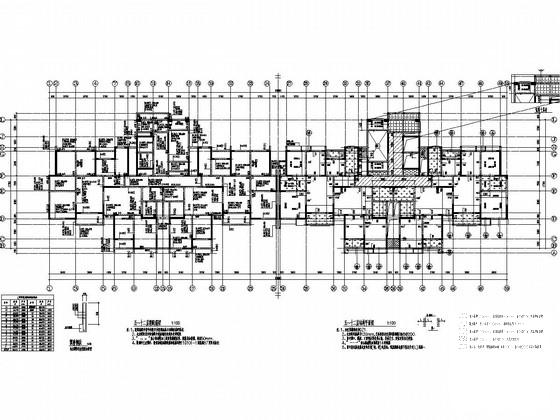

五~十二层梁配筋图

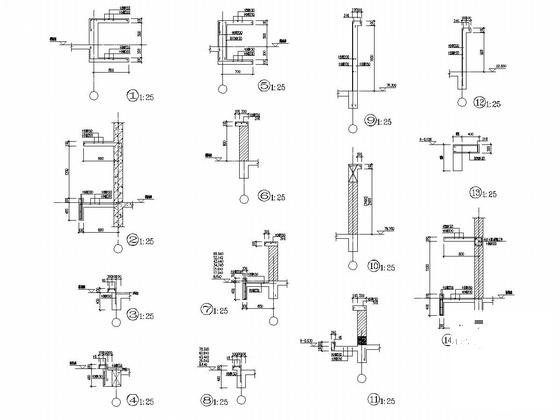

大样详图

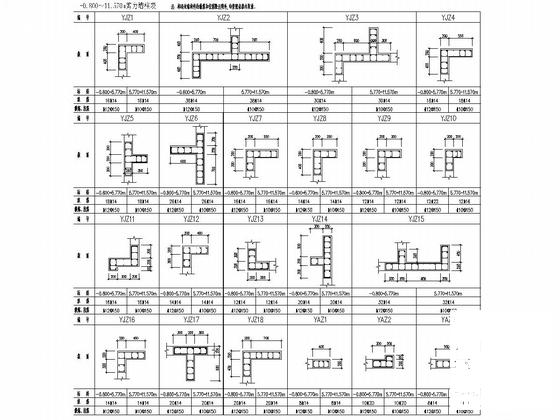

剪力墙柱表

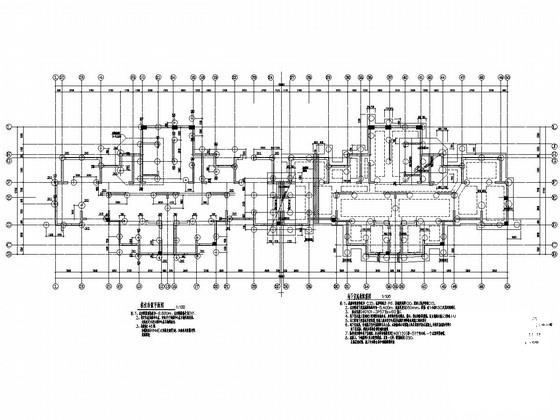

地下室基础梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 高层住宅结构图纸 - 1
    高层住宅结构图纸 - 1
  • 高层住宅结构图纸 - 2
    高层住宅结构图纸 - 2
  • 高层住宅结构图纸 - 3
    高层住宅结构图纸 - 3
  • 高层住宅结构图纸 - 4
    高层住宅结构图纸 - 4
  • 高层住宅结构图纸 - 5
    高层住宅结构图纸 - 5
  • 高层住宅结构图纸 - 6
    高层住宅结构图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
