地上19层剪力墙结构A级高度住宅楼结构施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:19层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:24张

附件详情

本项目为河南某普通的A级高度高层住宅楼,地上19层,地下一层,高度为56.1米,结构体系为剪力墙结构,基础为桩基,7度设防。

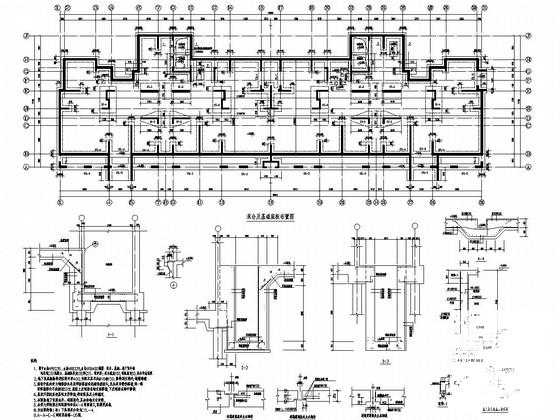

该资料包含: 结构设计说明 、桩位 平面布置图 、承台及基础底板布置图、承台配筋大样图、梁板配筋图、墙柱布置图、楼梯配筋图等共24张图纸。

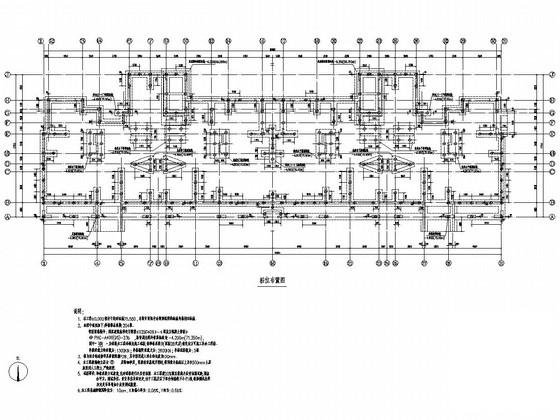

桩位布置图

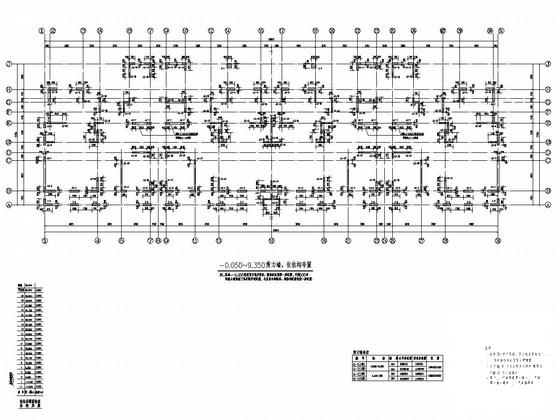

-0.050~9.350剪力墙、柱结构布置

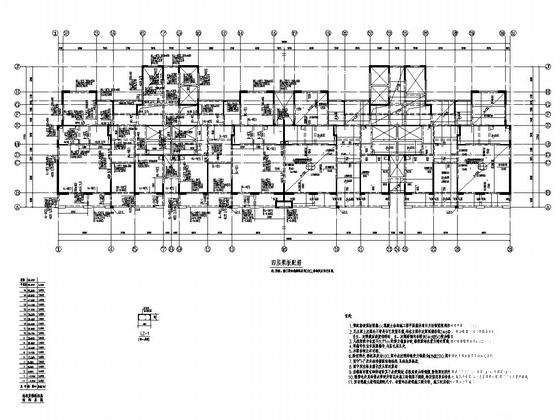

四层梁板配筋

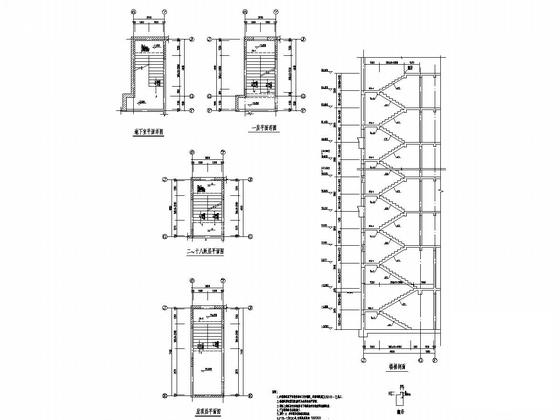

楼梯配筋图

地下室顶板板配筋

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 剪力墙高度 - 1
    剪力墙高度 - 1
  • 剪力墙高度 - 2
    剪力墙高度 - 2
  • 剪力墙高度 - 3
    剪力墙高度 - 3
  • 剪力墙高度 - 4
    剪力墙高度 - 4
  • 剪力墙高度 - 5
    剪力墙高度 - 5
  • 剪力墙高度 - 6
    剪力墙高度 - 6
以上是部分截图,请下载附件后查看完整高清内容
