4层钢筋砼框架-剪力墙结构党校工程CAD施工图纸设计

• 建筑类别：教育

• 地上层数：44、4、4层

• 地下层数：1层

• 图纸设计深度：施工图

• 民用建筑设计使用年限：50年

• 建筑结构形式：钢筋混凝土结构

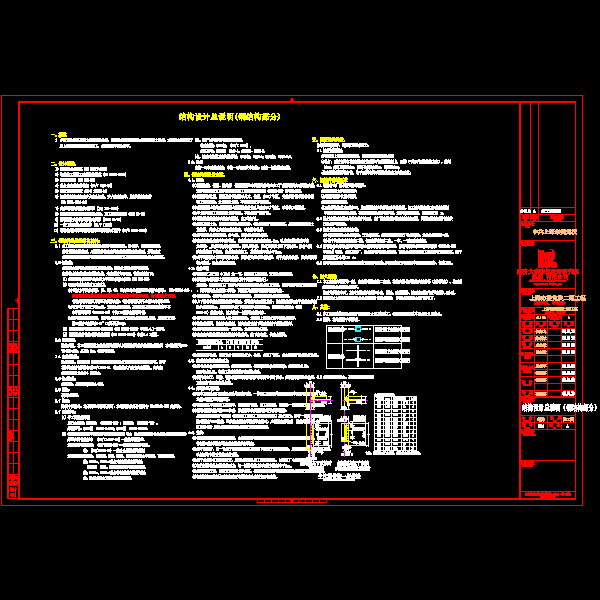

• 混合结构：混凝土墙-钢框架

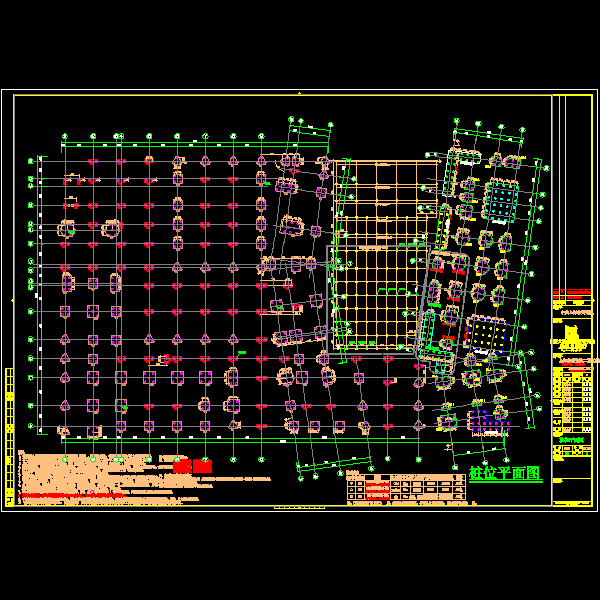

• 基础形式 ：混凝土基础,桩基础

• 结构安全等级：二级

• 地基基础设计等级：丙级

• 抗震设防烈度：8度抗震

• 设计年代：近代

项目概要(教育）

工程名称：上海市委党校校园内。

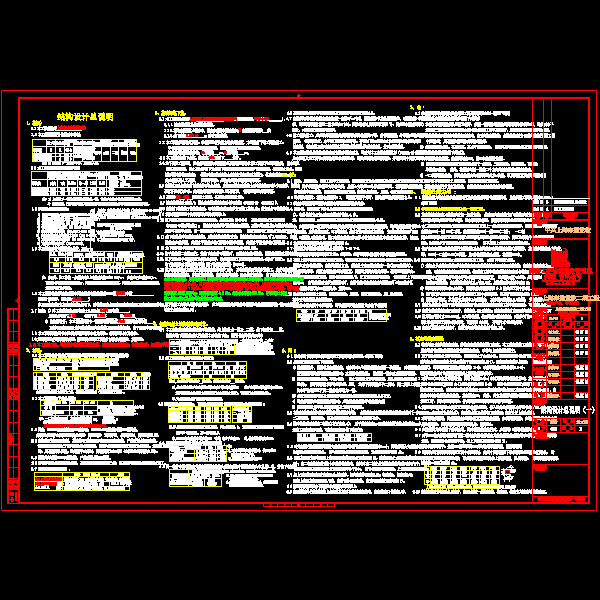

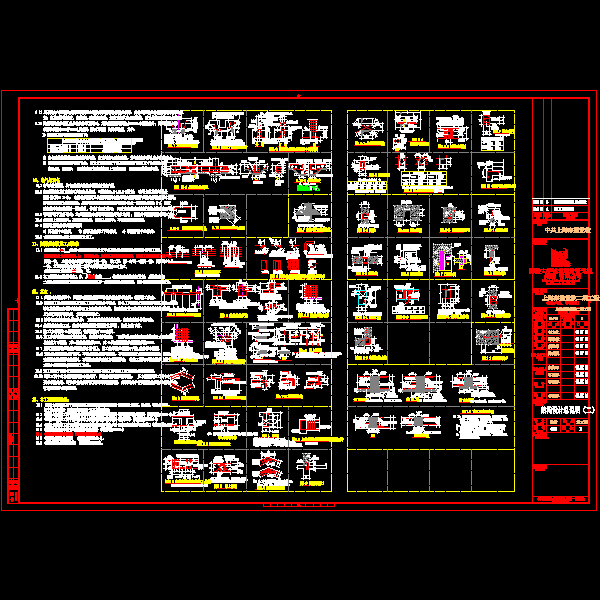

地下室砼墙板要加强覆盖保温浇水保湿等养护工作； 对较厚的地下室底板的施工，应采取各种措施提高砼的抗裂性能，降低砼的水化热，减少砼内外温差，以尽量防止裂缝； 地下室砼墙板混凝土应添加适量的膨胀剂，同时采用掺入聚丙烯纤维的方式以改善混凝土的抗裂性。地下室外墙及底板的混凝土纤维掺量建议值0.9 kg/m3，地下室顶板混凝土纤维掺量建议值0.8 kg/m3，上部各层楼板的混凝土纤维掺量建议值0.7 kg/m3。纤维掺量亦可由施工单位根据厂商产品性能具体情况合理确定。单位质量纤维数应>300百万根/kg，纤维弹性模量>3.5 GPa，纤维抗拉强度>350 MPa。纤维混凝土其他施工技术要求可具体参考相关的标准及规定。

梁配筋图

学员楼梁配筋图

一层配筋平面图

楼梯结构详图

楼梯结构详图一

-汽车坡道结构详图

人防口详图

人防平面结构平面图

三层平面图
