附属楼屋顶网架结构设计施工图纸

  • 建筑类别:办公
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:网架
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:8张
  • 设计年代:近代

附件详情

某附属楼屋顶网架结构设计图
该资料为:某附属楼屋顶网架结构设计图
该资料包含:
网架设计总说明、网架杆件内力图、网架上弦结构布置图、网架腹杆结构布置图、网架定位轴线及支座反力图、网架结构布置图、网架下弦结构布置图、网架屋面板结构布置图共8张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

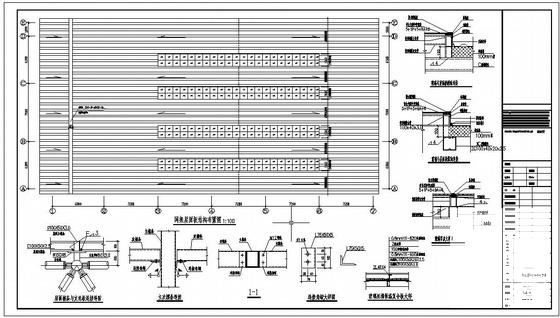

  • 网架结构设计施工 - 1
    网架结构设计施工 - 1

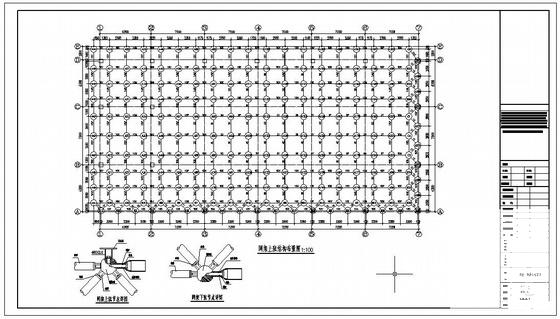

  • 网架结构设计施工 - 2
    网架结构设计施工 - 2
  • 网架结构设计施工 - 3
    网架结构设计施工 - 3
  • 网架结构设计施工 - 4
    网架结构设计施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
