3层独立别墅照明设计CAD施工图纸

  • 建筑类别:别墅
  • 建筑高度:多层建筑
  • 地上层数:3层
  • 图纸设计深度:施工图
  • 负荷等级:三级
  • 防雷等级:第三类
  • 火灾保护分级:二级
  • 接地方式:TN-C-S
  • 设计: ,低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:有线电视和卫星接收系统,信息网络系统
该附件为3层独立别墅照明设计图
一.供电电源:
1. 该项目供电电源采用交流~220/380V三相四线制,以电缆埋地引入电表箱.
二、.用电负荷及计量装置:
1. 本建筑为3层附地下室独立别墅,建筑面积约630m ,按三级负荷要求供电.用电负荷
2安装功率51kW(包含照明用电按35W/m 计约22KW;热水器等3.5KW;空调系统24KW)
2计算电流71A.
2. 计量装置:别墅设30(100A)三相电度表.
三.照明线路敷设:
1. 除图中注明外,导线全部采用BV型铜芯绝缘导线,带电导线截面2.5mm ,接地专用PE线
22截面2.5mm ,接地线的颜色应与带电导线有区别,采用带黄绿色的BV型绝缘导线.
2. 除图中注明外,地下室埋地线路穿黑铁管,其他场合线路均采用穿刚性阻燃型塑料管暗敷.
3. 导线在管内不允许有接头,导线连接应采用焊接或经过端子压接.连接处应装接线盒.
四.设备及灯具安装:
1. 用户配电箱采用挂墙式明装,电源由电度表箱引来,采用三相四线加PE线供电.
地下室、一层插座平面
二层、三层照明平面
二层、三层弱电平面
图例
资料目录
以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

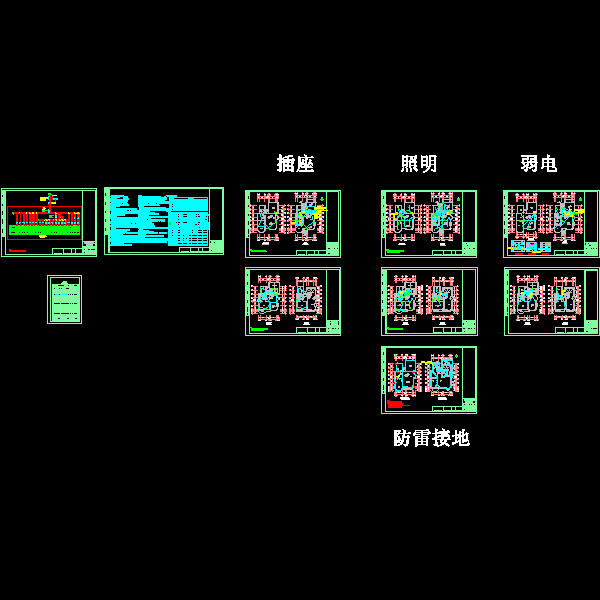

  • 3层独立别墅照明设计CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
