氧化沟结构设计施工图纸(19张)

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构
  • 钢筋混凝土结构:其他结构
  • 特种结构:水池,其他结构
  • 基础形式 :混凝土基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 参考图纸:19张
  • 设计年代:近代

附件详情

某氧化沟结构设计图
该资料为:某氧化沟结构设计图
该资料包含:
结构设计总说明、锚杆平面布置图、底部平面图、顶部平面图、出水井模板图、混合池模板图、底板配筋图、配水井及氧化沟池壁配筋 平面布置图 、配水井及氧化沟池壁配筋剖面、厌氧池池壁配筋图、混合池池壁配筋图及洞口加固、出水井池壁配筋图、走道平台详图、表曝机平台施工图、伸缩缝详图、电气专业预留埋件、孔洞图共19页。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 氧化沟设计图纸 - 1
    氧化沟设计图纸 - 1

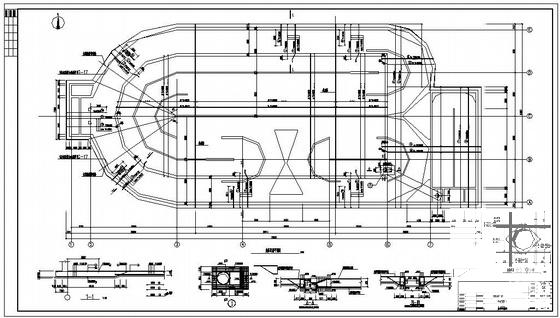

  • 氧化沟设计图纸 - 2
    氧化沟设计图纸 - 2

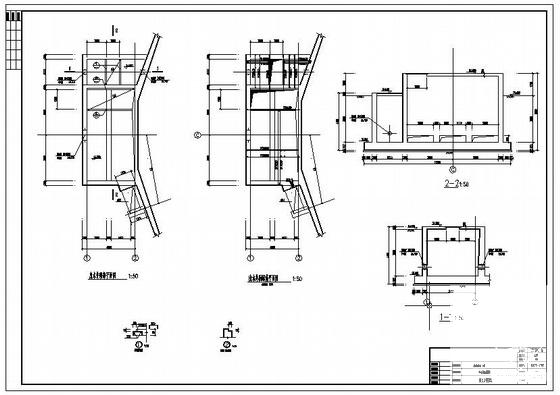

  • 氧化沟设计图纸 - 3
    氧化沟设计图纸 - 3

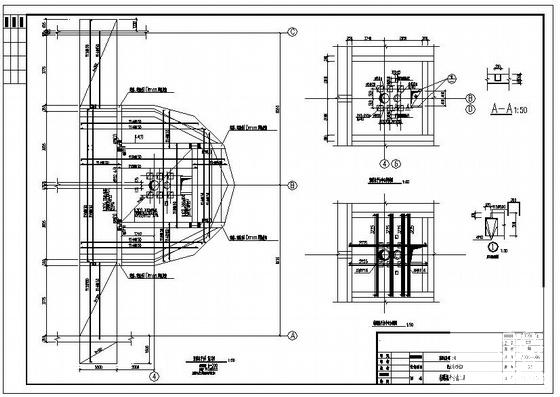

  • 氧化沟设计图纸 - 4
    氧化沟设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
