商场装修电气CAD施工图纸

  • 建筑类别:商业建筑
  • 建筑高度:高层建筑
  • 建筑面积:37万平方米
  • 地下层数:2层
  • 设计阶段:施工图设计
  • 参考图纸:20张以下
  • 负荷等级:一级负荷
  • 接地方式:TN-S
  • 设计内容:电气设计说明, 系统, , 动力配电系统, 照明配电系统, 节能设计

附件详情

  • 一、电气设计说明
  • 二、电气配电系统图
  • 三、配电及疏散指示平面图
  • 四、

附件详情

该项目是商业建筑,商场二次装修电气图纸,建筑总面积37万平方米,地下两层主要为车库,地上五层裙楼主要是商场,并包含3座塔楼。本图纸设计主要是1~5层群楼公共区域照明,是在原有设计预留的基础上,因应精装修的布置深化设计,包括平面图1~5层非阴影部分。主要为商业部分公共通道,其照明分别由3#,5#,6#强电竖井提供电源。

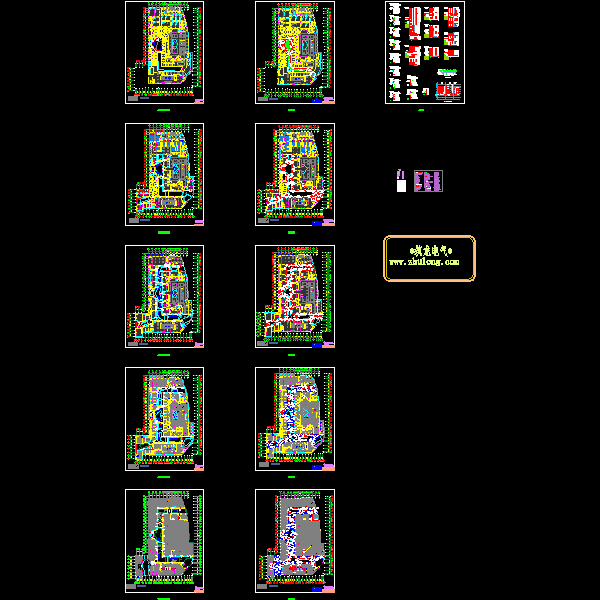

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
