双面广告牌结构设计施工图纸,含设计总说明

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:桁架
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.4kN/平方米
  • 雪压:0.4kN/平方米
  • 参考图纸:6张
  • 设计年代:近代

附件详情

该资料包含: 结构设计说明 ,平面图 桁架详图,基础详图, 节点详图
共6张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 广告牌结构施工图 - 1
    广告牌结构施工图 - 1
  • 广告牌结构施工图 - 2
    广告牌结构施工图 - 2

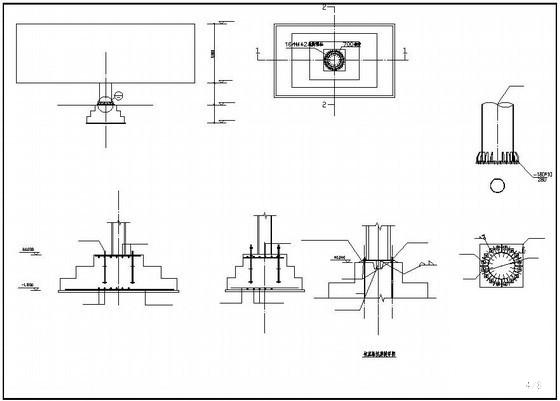

  • 广告牌结构施工图 - 3
    广告牌结构施工图 - 3

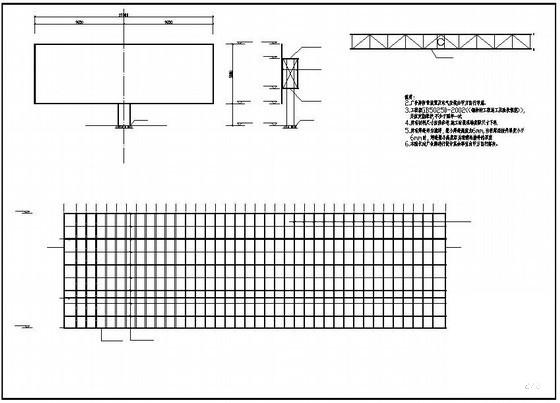

  • 广告牌结构施工图 - 4
    广告牌结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
