22层一类综合楼电气CAD施工图纸(安装大样)(钢筋混凝土...

  • 建筑类别:办公
  • 建筑高度:高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 建筑面积:29000平方米
  • 地上层数:22层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:51张
  • 地下室用途:人防,车库,设备用房,其它
  • 节点大样:人防,其它
  • 负荷等级:三级
  • 防雷等级:第二类
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 强电设计:供配电系统,低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它
  • 弱电设计: ,综合布线系统,有线电视和卫星接收系统,信息网络系统,其它

附件详情

  • 1、电气设计说明
  • 2、 系统图
  • 3、配电系统图
  • 4、火灾报警及联动系统图
  • 5、综合布线及有线电视系统图
  • 6、人防处理大样1
  • 7、人防处理大样2
  • 8、火灾报警平面
  • 9、配电平面图
  • 10、配电平面图
  • 11、接地平面图
  • 12、电力平面图
  • 13、
  • 14、配电及卫生间局部等电位平面
  • 15、机房层照明及航空障碍灯配电平面
  • 16、屋顶防雷平面
  • 17、综合布线平面

附件详情

该附件是一类综合楼全套电气施工图纸(安装大样),总共51张。
一类高层综合楼,地面22层,地下一层,总建筑面积28807.1平方米,其中地下室建筑面积为2916平方米,建筑物总高为99.8米。年预计雷击次数0.11次,为二类防雷建筑物。地下一层为附建式6级人防地下室,平时作为汽车库,战时作为一个防护单元的二等人员掩蔽部,掩蔽人数为800;地面一到四层为商场,三层以上均为办公用房;屋顶为设备层。变电所设在一层。
强电包括:低压配电系统、应急动力、普通动力、应急照明、普通照明、空调配电、防雷、接地;弱电包括:火灾自动报警、有线电视、综合布线设计。

人防处理大样

竖向配电干线系统图

有线电视系统图

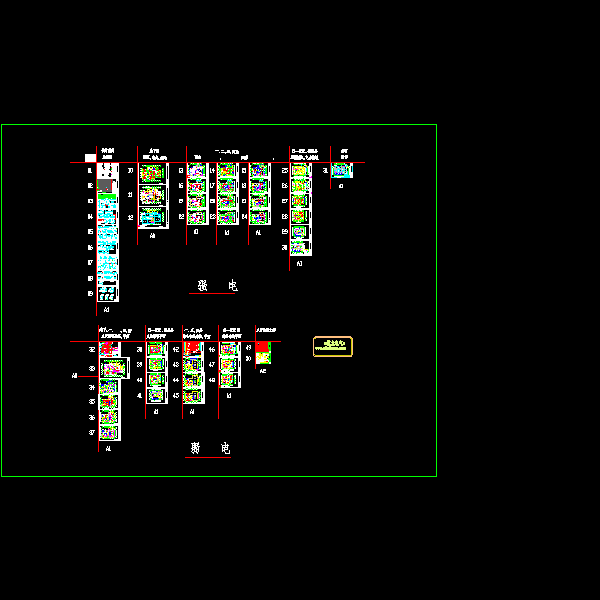

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 22层一类综合楼电气CAD施工图纸(安装大样)(钢筋混凝土... - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
