一类高层底商住宅电气CAD施工图纸(TN-C-S)

  • 建筑类别:住宅,商业
  • 建筑高度:高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 建筑面积:22569.86平方米
  • 地上层数:27层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:30张
  • 图纸年代:近代
  • 地下室用途:人防,车库
  • 节点大样:等电位联结,其它
  • 负荷等级:一级
  • 防雷等级:第三类
  • 火灾保护分级:一级
  • 有线电视:D类
  • 接地方式:TN-C-S
  • 项目地址:河北
  • 强电设计:供配电系统,低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: ,出入口控制系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

  • 1、电气设计说明
  • 2、变电所低压配电系统图
  • 3、 系统图
  • 4、配电箱系统图
  • 5、综合布线系统图
  • 6、有线电视系统图
  • 7、单元对讲系统图
  • 8、火灾自动报警图
  • 9、照明、插座平面图
  • 10、弱电、火灾报警平面图
  • 11、防雷接地平面图
  • 12、人防电气设计说明
  • 13、人防配电系统图
  • 14、人防电气平面图

附件详情

该附件是一类高层底商住宅全套电气施工图纸,总共30张。
该项目为住宅楼,一类高层建筑,地下两层地下室为储藏室,地上1~2层为商业服务网点,地上3~27层为住宅,有电梯机房。共2个单元,共200户(一梯四户);采用剪力墙结构。总建筑面积为22569.86平方米,室外地面到主体建筑结构屋面的高度为81.12m。
电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、建筑物防雷及接地系统、有线电视系统、楼宇对讲系统、综合布线系统、火灾自动报警及消防联动系统微机网络及电话系统设计、地下室人防设计等。

地下一层照明平面图

一层弱电及火灾报警平面图

单元应急照明配电系统图

屋面

AA1配电系统图

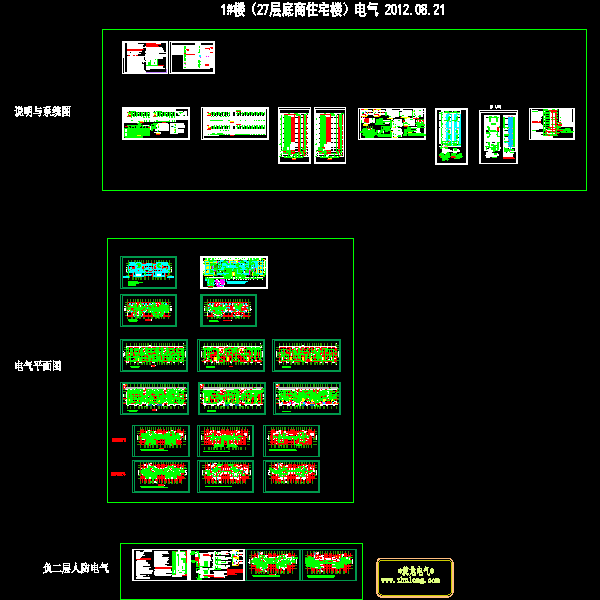

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 一类高层底商住宅电气CAD施工图纸(TN-C-S) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
