H型钢做上弦的钢桁架结构三角形屋架设计施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:25年
  • 建筑设计结构形式:钢结构
  • 钢结构:桁架
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:9张

附件详情

该附件为某三角形屋架,采用H型钢做上弦 结构施工图 ,屋架为钢桁架结构,6度设防。
该资料包含:钢 结构设计说明 、地脚螺栓布置图、钢架及支撑布置图、预埋件布置图、 节点详图 、大样详图等共9张图纸。

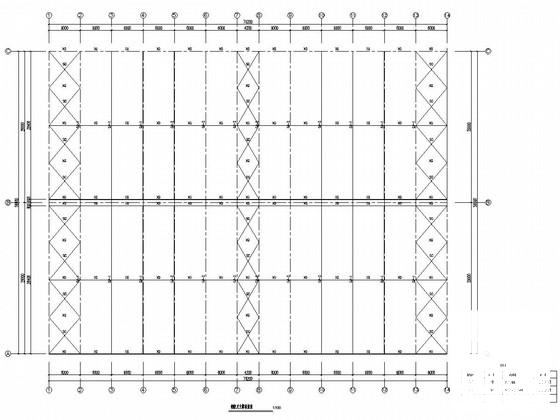

钢架及支撑布置图

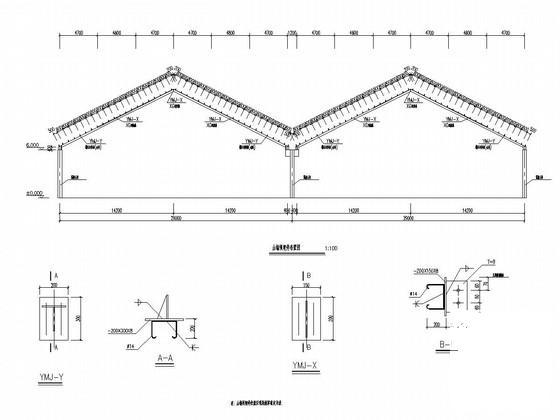

山墙预埋件布置图

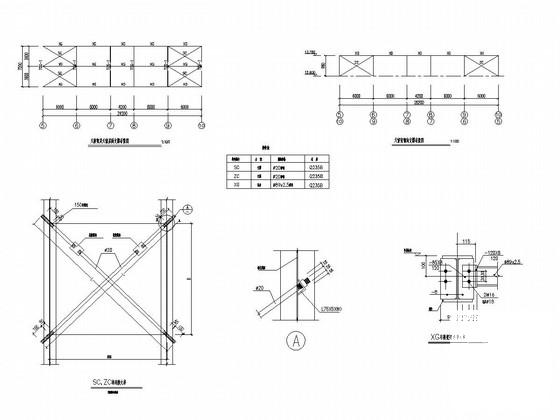

天窗架及天窗屋面支撑布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

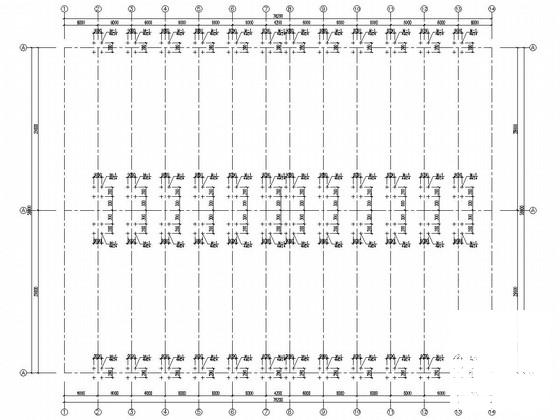

  • 三角形钢屋架施工图 - 1
    三角形钢屋架施工图 - 1
  • 三角形钢屋架施工图 - 2
    三角形钢屋架施工图 - 2
  • 三角形钢屋架施工图 - 3
    三角形钢屋架施工图 - 3
  • 三角形钢屋架施工图 - 4
    三角形钢屋架施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
