住宅地板辐射采暖设计施工图纸

附件详情

包头某住宅地板辐射采暖施工图
1.该项目采用低温热水地板辐射采暖,集中供热。
2.该项目采暖设计供回水温度为 60/50?c,采暖供回水主管.立管及分集水器至立管间的管道采用焊接钢管,DN<=32mm采用螺纹连接. DN 32mm采用焊接。地板辐射加热管采用交联聚乙烯(PE-X)管,外径为 20mm,壁厚为 2.0mm,一个环路为一根管,地下部分无接头,管材应符合有关国家标准的规定,允许使用年限不低于50年。
3.采暖总供水干管及连接分集水器的供水支管上均设置过滤器,供回水支管及各环路支管上的阀门均采用铜球阀,其余阀门采用闸阀。加热管与分.集水器各环路阀门的连接,应采用专用卡套式连接件或插接式连接件。
……

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 地板辐射采暖施工 - 1

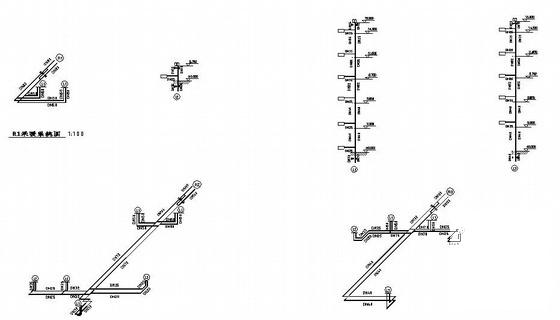

    地板辐射采暖施工 - 1
  • 地板辐射采暖施工 - 2

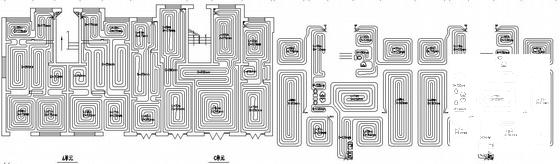

    地板辐射采暖施工 - 2
  • 地板辐射采暖施工 - 3

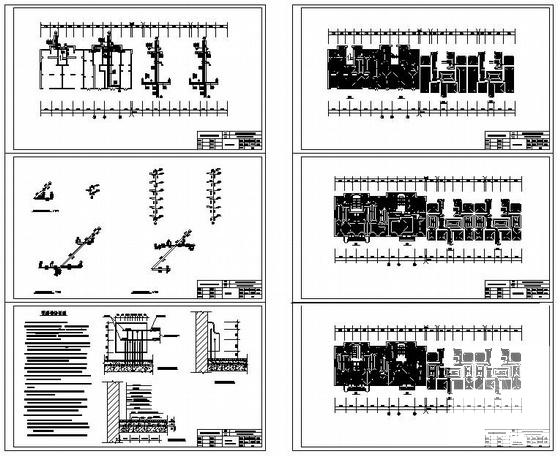

    地板辐射采暖施工 - 3
  • 地板辐射采暖施工 - 4

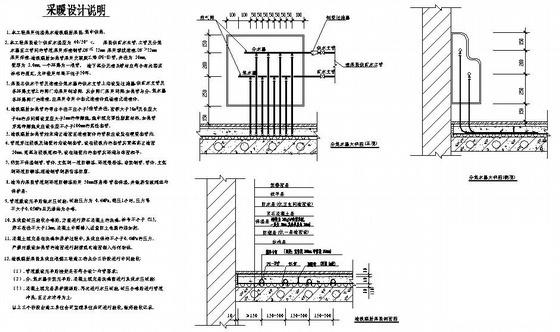

    地板辐射采暖施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
