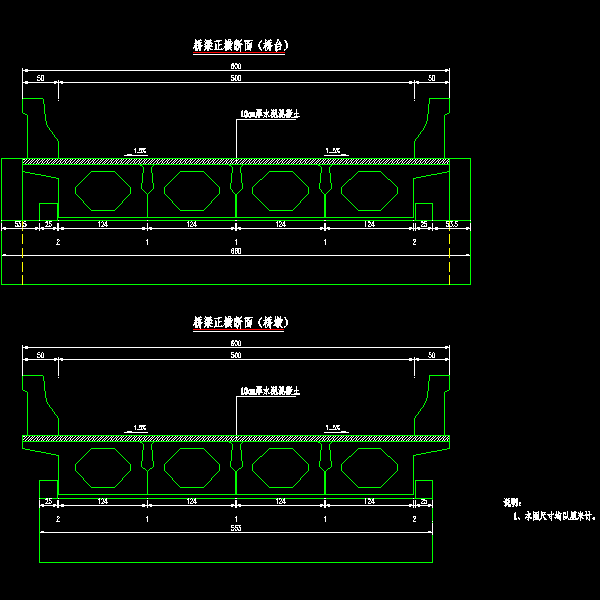

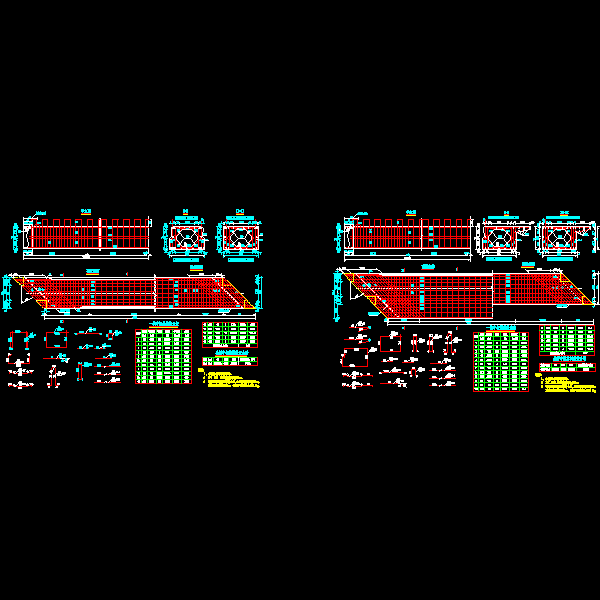

4×16m宝塔县桥施工设计CAD图纸(标准横断面图)

一、技术标准： 　　1、公路等级：四级公路。 　　2、桥梁横断面：0.5m（防撞墙） 5.0m（行车道） 0.5m（防撞墙），桥梁总宽6.0m。 　　3、桥跨设计：4×16m 　　4、设计汽车荷载：公路—Ⅱ级。 　　5、桥面横坡：1.5%，由墩台帽弯折形成。 　　6、抗震设防烈度：7度，地震动峰值加速度0.1g。 　　7、坐标及高程系统：坐标及高程系统均为假定。 　　二、目录： 　　S-01 全桥工程数量表 　　S-02 桥位平面布置图 　　S-03 桥型总体布置图 　　S-04 桥台一般构造图 　　S-05 桥台桩基钢筋构造图 　　S-06 桥台盖梁配筋图 　　S-07 桥台耳、背墙钢筋构造图 　　S-08 桥墩一般构造图 　　S-09 桥墩桩基钢筋构造图 　　S-10 桥墩盖梁配筋图 　　S-11 防震挡块配筋图 　　S-12 防震锚栓构造图 　　S-13 桥梁标准横断面图 　　S-14 板梁一般构造图 　　S-15 板梁预应力钢筋构造图 　　S-16 板梁端部钢筋构造图 　　S-17 中板配筋图 　　S-18 边板配筋图 　　S-19 桥面连续构造图 　　S-20 桥面铺装构造图 　　S-21 斜板钝角加强钢筋构造图 　　S-22 伸缩缝构造图 　　S-23 支座构造图 　　S-24 泄水管构造图 　　S-25 防撞护栏构造及配筋图 　　S-26 桥台锥坡构造图
