大酒店给排水CAD施工方案图纸

  • 设计说明:有
  • 建筑类别:娱乐餐饮
  • 建筑层数:高层建筑
  • 建筑高度:27.3m
  • 地上楼层:7层
  • 地下楼层:0层
  • 设计阶段:施工图设计
  • 供水方式:市政供水,高位水箱
  • 供水分区:两区
  • 污废水排水体制:合流
  • 设计内容:给水系统,热水系统,污水排水系统,消火栓系统,喷淋系统
  • 地下室:无
  • 设置场所火灾危险等级:中危险级Ⅰ级
  • 参考图纸:20-50张
  • 图纸年代:近代

附件详情

  • 1.附件详情
  • 2.给排水设计施工说明
  • 3.给排水平面图(冷热水、排水、消火栓、喷淋)
  • 4.室内冷水系统图
  • 5.室内热水系统图
  • 6.室内排水系统图
  • 7.消火栓给水系统图
  • 8.湿式喷水灭火系统图

附件详情

该项目为七层公共建筑。
设计内容:生活给水系统、生活热水系统、生活排水系统、消火栓给水系统、湿式自动喷淋系统、灭火器的配置。
冷水一层市政管网直供二—七层由设于四号房屋顶的公建用生活水箱供水。
热水由设于一层的半容积式水加热器提供,热媒为饱和蒸汽,循环方式为机械循环,蒸汽接自市政蒸汽管道。
室内废污合流,厨房含油废水单独,室外雨污分流。

一层给排水平面图(排水、消火栓)

七层喷淋平面图

热交换室平面详图

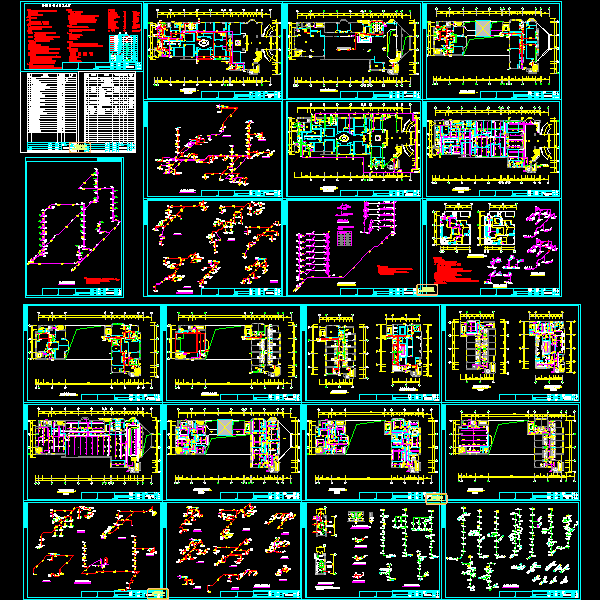

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 大酒店给排水CAD施工方案图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
