高层给水排水设计CAD施工方案图纸(自动喷水灭火系统)

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度:高层建筑
  • 地上层数:10层
  • 图纸设计深度:施工图
  • 参考图纸:28张
  • 图纸年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:室内消火栓系统,喷淋系统
  • 供水设备:高位水箱,水池
  • 供水方式:市政供水
  • 供水分区:两区
  • 雨水重现期:3年
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20
  • 大样节点:水箱,水泵,泵房,卫生间,阀门管件,设备房布置

附件详情

设计范围:1、室内给水排水;2、消防给水;3、建筑红线内室外给排水;
生活给水系统:(1)最高日用水量为46.86m3/d,最大时用水量为17.38m3/h,其中办公33.00m3/d。
(2)市政给水管网最低压力0.25MPa,三层及以下的部分由市政给水管网直接给水,余各层采用变频供水方式.
(3)地下室生活水箱有效容积12m3;
排水系统:(1)、雨污水分流排放,雨水排入城市雨水管道;污水经化粪池处理后排入城市污水管道。
(2)、最高日污水量为37.60m3/d.
(3)、雨水设计重现期p采用:建筑屋面p=3年,室外场地p=1年。
:该项目消防给水系统设有:消火栓给水系统和闭式自动喷水灭火系统。
(1)、气体灭火系统:高低压配电室,机房设置CO2灭火系统,应由具有设计资格的专业公司或厂家负责设计施工。
(2)、固定灭火装置:按规范设置干粉灭火器,并应由具有设计资格的专业公司或厂家负责设计施工。

某高层给水排水设计施工图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

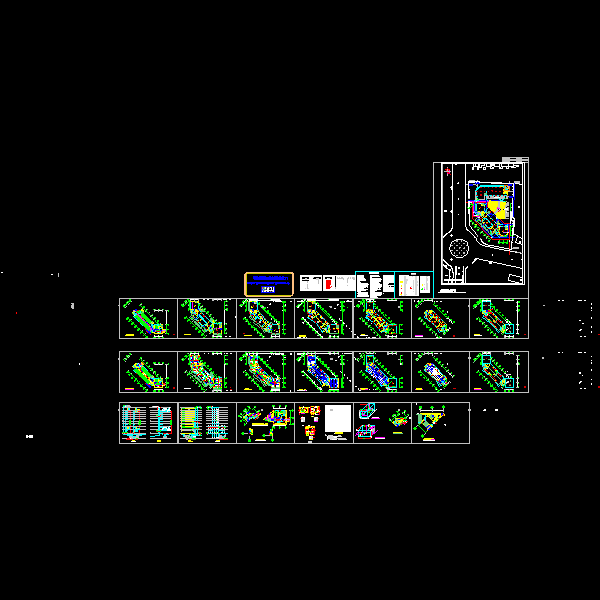

  • 高层给水排水设计CAD施工方案图纸(自动喷水灭火系统) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
