4层小型医院空调制冷系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:医疗
  • 图纸设计深度:施工图
  • 参考图纸:7张
  • 设计内容:空调
  • 冷热源:电动压缩式冷水机组
  • 项目所在地:河南

附件详情

一、项目概要:
该项目为医院,占地面积:950m2, 总建筑面积:3800m2,地上4层.....
二、冷热源:
冷源选用风冷模块式冷热水机组...
三、空调系统:
1.采用风机盘管加新风系统,气流组织为上送上回。
2.空调水系统每一层采用水平同程式. 主立管采用异程式。
3.工作区采用自然排风,病房区采用机械排风....

图纸共7张。

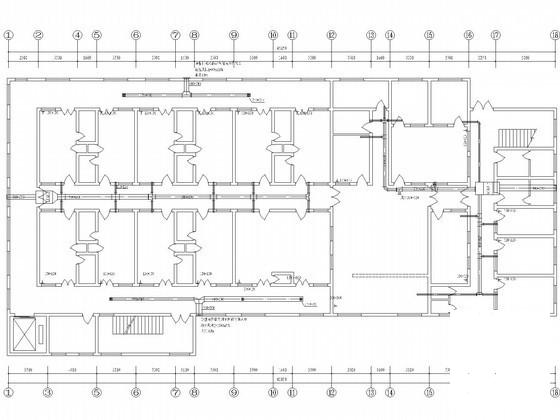

通风平面图

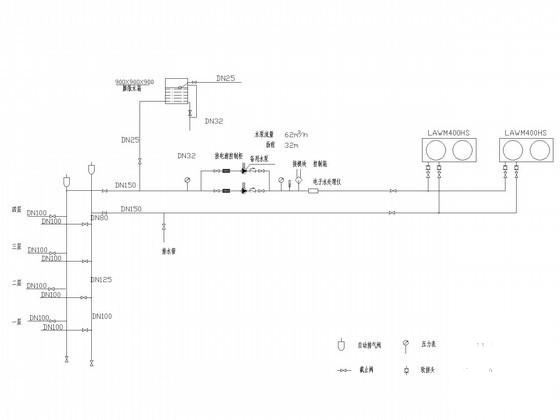

空调水系统图

屋顶空调安装平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

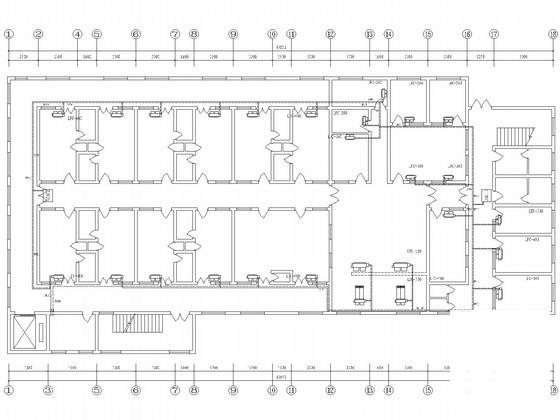

  • 空调制冷系统设计 - 1
    空调制冷系统设计 - 1
  • 空调制冷系统设计 - 2
    空调制冷系统设计 - 2
  • 空调制冷系统设计 - 3
    空调制冷系统设计 - 3
  • 空调制冷系统设计 - 4
    空调制冷系统设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
