2×13m梁板桥预应力梁板桥CAD施工图纸(钢筋构造图)

  • 位置:安徽
  • 设计年代:近代
  • 使用性:公路桥

附件详情

  • 设计总说明
  • 主要工程数量汇总表
  • 桥梁平面位置图
  • 桥型布置图
  • 桥梁桩位坐标表
  • 护砌平面图
  • 桥面布置图
  • 桥梁纵断面
  • 桥台一般构造图
  • 桥台盖梁钢筋图
  • 桥台耳背墙钢筋图
  • 桥台桩基钢筋图
  • 桥台挡块钢筋图
  • 桥头快车道搭板钢筋图
  • 桥头慢车道搭板钢筋图
  • 桥墩一般构造图
  • 桥墩盖梁钢筋图
  • 桥墩墩柱和桩基钢筋图
  • 桥墩挡块钢筋图
  • 桥面铺装构造图
  • 空心板支座安装构造图
  • 抗震锚栓构造图
  • 桥面连续构造图
  • 伸缩缝构造图
  • 桥面泄水管构造图
  • 人行道构件图
  • 绿化带构造图
  • 人行道栏杆构造图
  • 中板一般构造图
  • 边板一般构造图
  • 空心板铰缝构造图
  • 中板普通钢筋构造图
  • 边板普通钢筋构造图
  • 板端加强钢筋构造图
  • 空心板封锚端钢筋构造图
  • 空心板预应力钢束构造图

附件详情

设计技术标准:
设计基准期:100年;
设计汽车荷载:城-A级;
设计安全等级:Ⅰ级;
设计环节类别:Ⅰ类,为野外一般条件;
设计桥型:2×13m梁板桥;
场地类别:Ⅲ类;
地震烈度:抗震设防烈度为7度,设计基本地震加速度为0.1g;
桥梁斜度:6度;
桥面净宽:路桥同宽;
桥面纵横坡度:与道路相同,均顺接道路;
工程管线:规范、规定和条文等允许通过的 强电 、弱电管道等。
……
施工注意事项:
1.该项目与道路工程坐标和高层系统相同,桥梁构件和下部结构控制高程根据路面(桥面)纵横坡度和相应的桥梁结构建筑高度推算。
2.桥梁放样时桥梁中线必须服从道路线路,河口和何地线须与现状顺接,必要时及时通知设计单位进行现场处理。
3.施工时应注意预制空心板、栏杆底座、伸缩缝等构件、路灯基础预埋件等的数量,保证埋设位置正确。
4.该项目空心板结构体系为简支结构,按部分预应力A类构件进行设计,设计计算采用平面杆系结构计算软件计算,荷载横向分配系数跨中按铰接板法、支点按杠杆法计算。
……
共43张,。

桥台顶支撑平面图

桥梁盖梁钢筋图

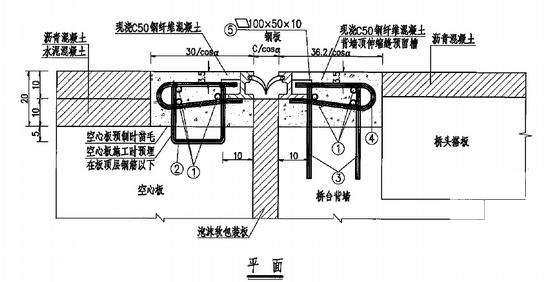

伸缩缝构造图

绿化带构造图

栏杆立面大样图

空心板铰缝构造图

边板普通钢筋构造图

预应力钢束构造图

空心板支座安放立面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 2×13m梁板桥预应力梁板桥CAD施工图纸(钢筋构造图) - 1
    第 1 张图
  • 2×13m梁板桥预应力梁板桥CAD施工图纸(钢筋构造图) - 2
    第 2 张图
  • 2×13m梁板桥预应力梁板桥CAD施工图纸(钢筋构造图) - 3
    第 3 张图
  • 2×13m梁板桥预应力梁板桥CAD施工图纸(钢筋构造图) - 4
    第 4 张图
  • 2×13m梁板桥预应力梁板桥CAD施工图纸(钢筋构造图) - 5
    第 5 张图
  • 2×13m梁板桥预应力梁板桥CAD施工图纸(钢筋构造图) - 6
    第 6 张图
  • 2×13m梁板桥预应力梁板桥CAD施工图纸(钢筋构造图) - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
