住宅楼毕业设计方案(部分结构CAD施工图纸)(华南理工大学)

某住宅楼毕业设计(含计算书,部分结构图)   该资料问华南理工大学学士学位论文      该资料主要进行了结构方案中横向框架1轴框架的抗震设计。在确定框架结构布局之后,先进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期,进而按底部剪力法计算水平地震荷载作用下大小,进而求出在水平荷载作用下的结构内力(弯矩、剪力、轴力)。接着计算竖向荷载(恒载及活荷载)作用下的结构内力。 是找出最不利的一组或几组内力组合。 选取最安全的结果计算配筋并绘图。此外,还进行了结构方案中次梁、板的内力和配筋计算及施工图的绘制。

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

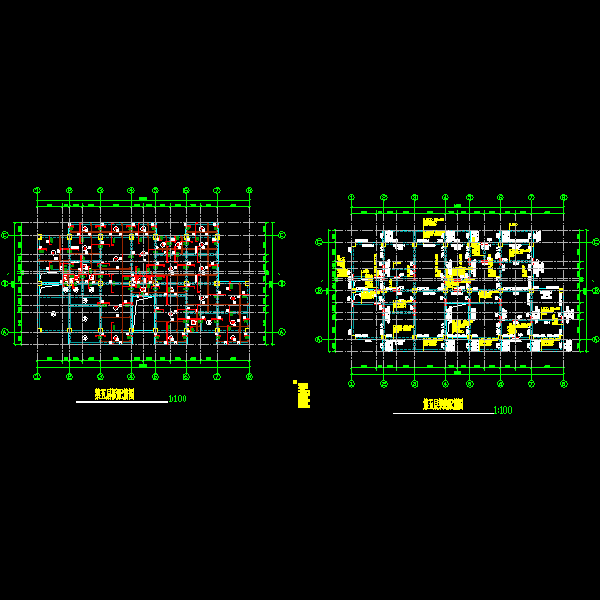

  • 5层梁.dwg
    5层梁.dwg

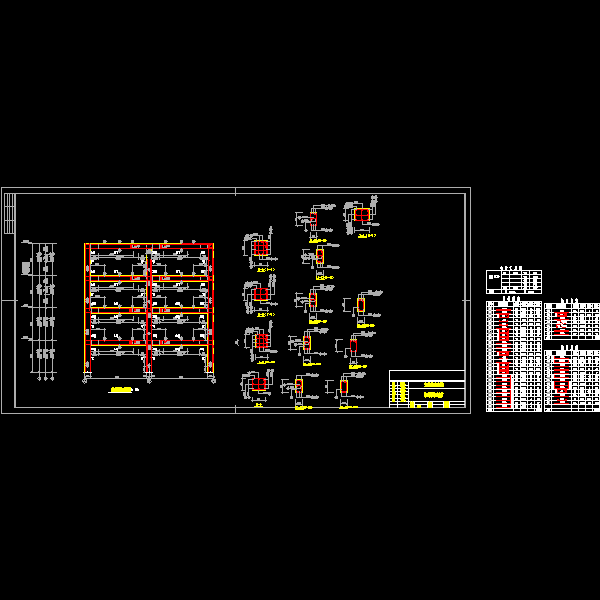

  • 5轴立面.dwg
    5轴立面.dwg
  • 复件 毕业设计图纸201003.dwg
    复件 毕业设计图纸201003.dwg

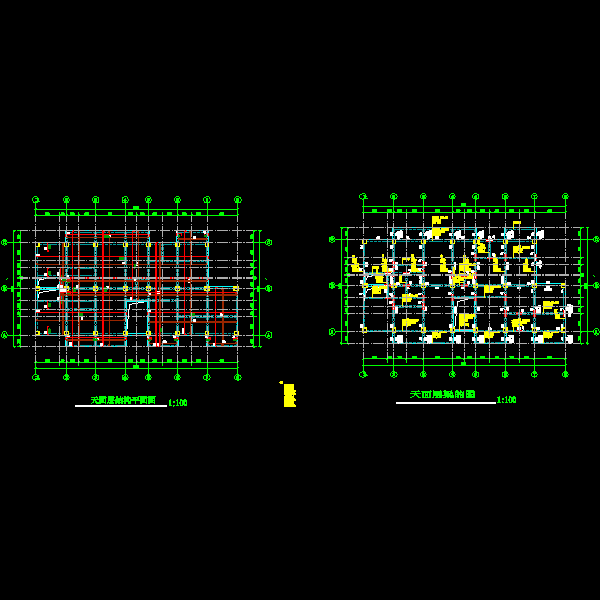

  • 天面层梁.dwg
    天面层梁.dwg
  • 柱表.dwg
    柱表.dwg
以上是部分截图,请下载附件后查看完整高清内容
