钢结构天桥结构设计施工大样图(独立基础,共5张)

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:桁架
  • 基础形式 :独立基础
  • 参考图纸:5张
  • 设计年代:近代

附件详情

某钢结构天桥结构设计图
该资料为:某钢结构天桥结构设计图
该资料包含:
楼梯结构立面图、楼梯结构平面图、GL1大样图共5张图纸。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

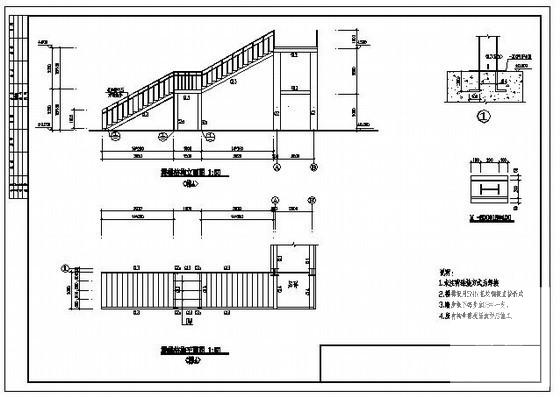

  • 钢结构独立基础图 - 1
    钢结构独立基础图 - 1

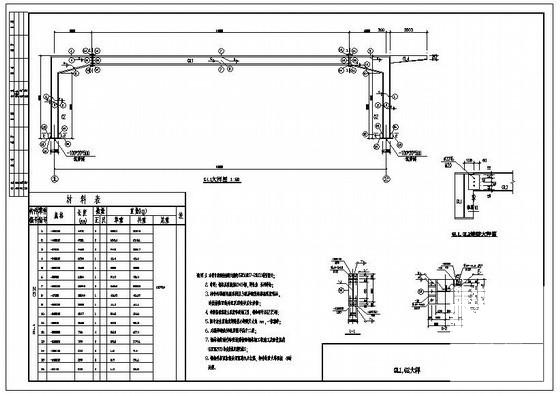

  • 钢结构独立基础图 - 2
    钢结构独立基础图 - 2

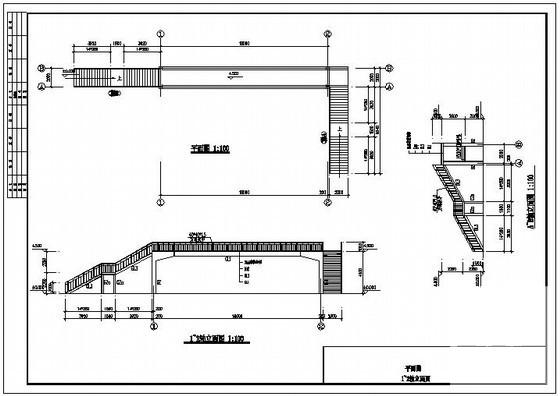

  • 钢结构独立基础图 - 3
    钢结构独立基础图 - 3
以上是部分截图,请下载附件后查看完整高清内容
