CAD学校采暖热水管路系统设计

该附件为《流体输配管网》课程设计:某学校采暖热水管路系统设计,包括设计说明和设计图纸。   该项目为某学校的采暖热水管路系统,占地面积约为1000平米,建筑面积约为2900平米,采暖面积室内建筑面积约为2800平米。该采暖系统采用机械循环双管上供下回同程式系统。

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

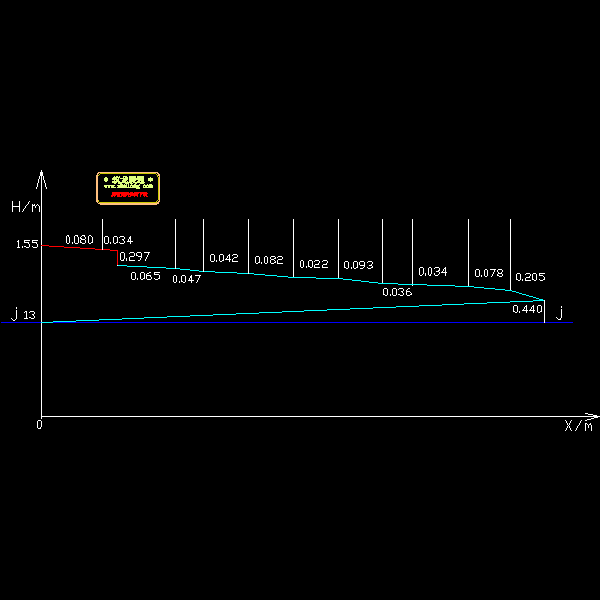

  • 水压头线.dwg
    水压头线.dwg
  • 系统斜视图.dwg
    系统斜视图.dwg

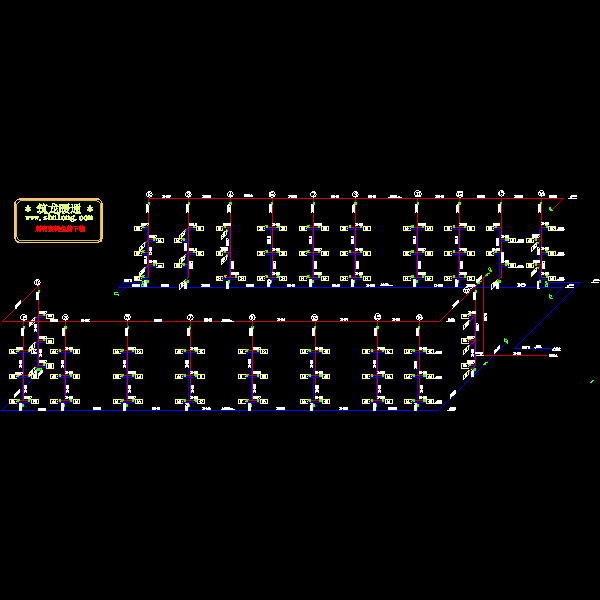

  • 系统草图.dwg
    系统草图.dwg
  • 设计附图.dwg
    设计附图.dwg

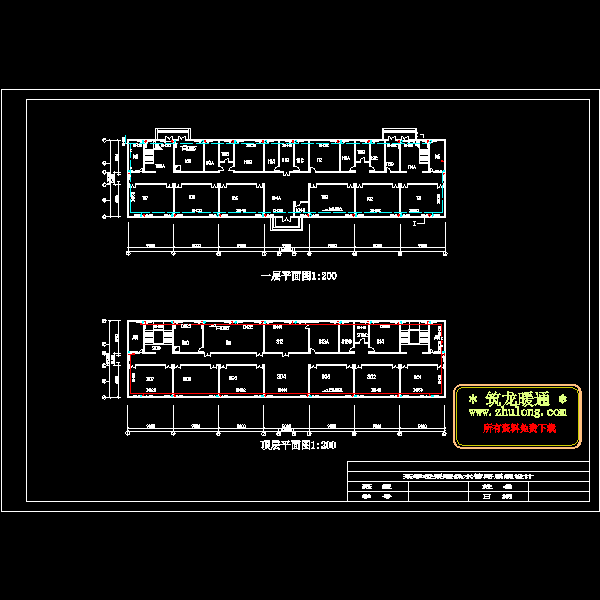

  • 采暖平面图.dwg
    采暖平面图.dwg
以上是部分截图,请下载附件后查看完整高清内容
