3465平米框架结构办公楼毕业设计方案

附件详情

工程名称
郑州大学水利学院综合行政办公楼
建筑采用钢筋混凝土框架结构。建筑总高度为22.650m,共六层属多层建筑。底层3.9m,其余各层3.6m。室内外差为0.45mm,底层室内设计标高±0.000。建筑总面积为3465.00平方米
抗震设防烈度为7度
基本雪压0.4KN/平方米,准永久值系数0.2;基本风压0.45KN/平方米
共115页。

该资料主要进行了结构方案中横向框架6轴框架的结构设计。在确定框架布局之后,先进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期,进而按底部剪力法计算水平地震荷载作用下大小,进而求出在水平荷载作用下的结构内力(弯矩、剪力、轴力)。内力计算考虑以下四种荷载作用,即水平地震荷载作用下的内力,竖向恒载作用下的内力,重力荷载设计值作用下的内力及风载作用下的内力。在进行截面抗震设计时,柱按偏压构件计算,为保证延性框架要“强剪弱弯,强柱弱梁,强节点弱构件强锚固的设计原则,且满足构造要求。完成了平台板,梯段板,平台梁等构件的内力和配筋计算及施工图绘制。

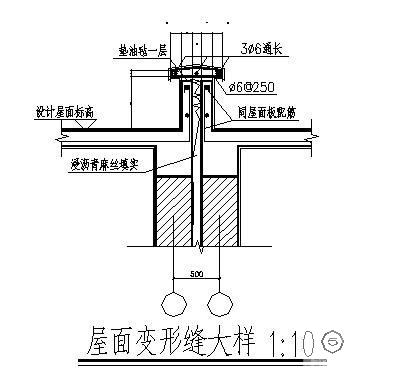

建筑图包括:建筑设计说明,建筑平面图,平面图,剖面图, 节点详图 等共8张图纸。

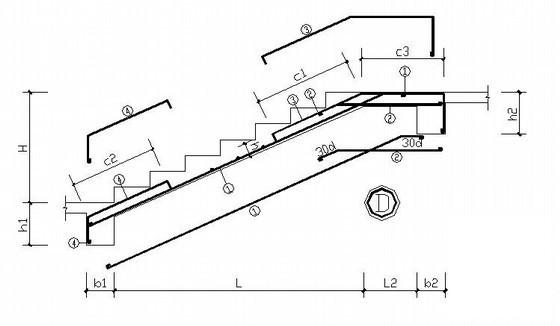

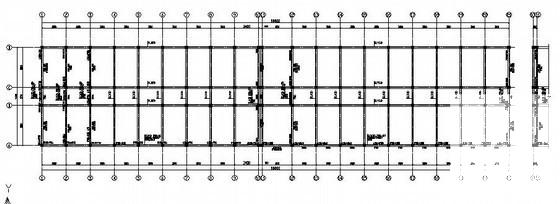

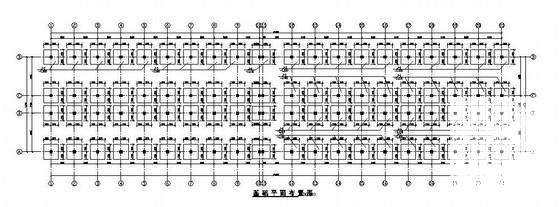

结构图包括: 结构设计说明 ,基础平面图,基础详图,板配筋图,梁配筋图, 楼梯详图 等共9张图纸。

含横向框架A柱和轴力组合、横向框架B柱和轴力组合、横向水平地震作用及楼层地震剪力、横向框架计算单元、活载弯矩、恒载作用下梁端剪力、各质点的重力荷载代表值等图表。
